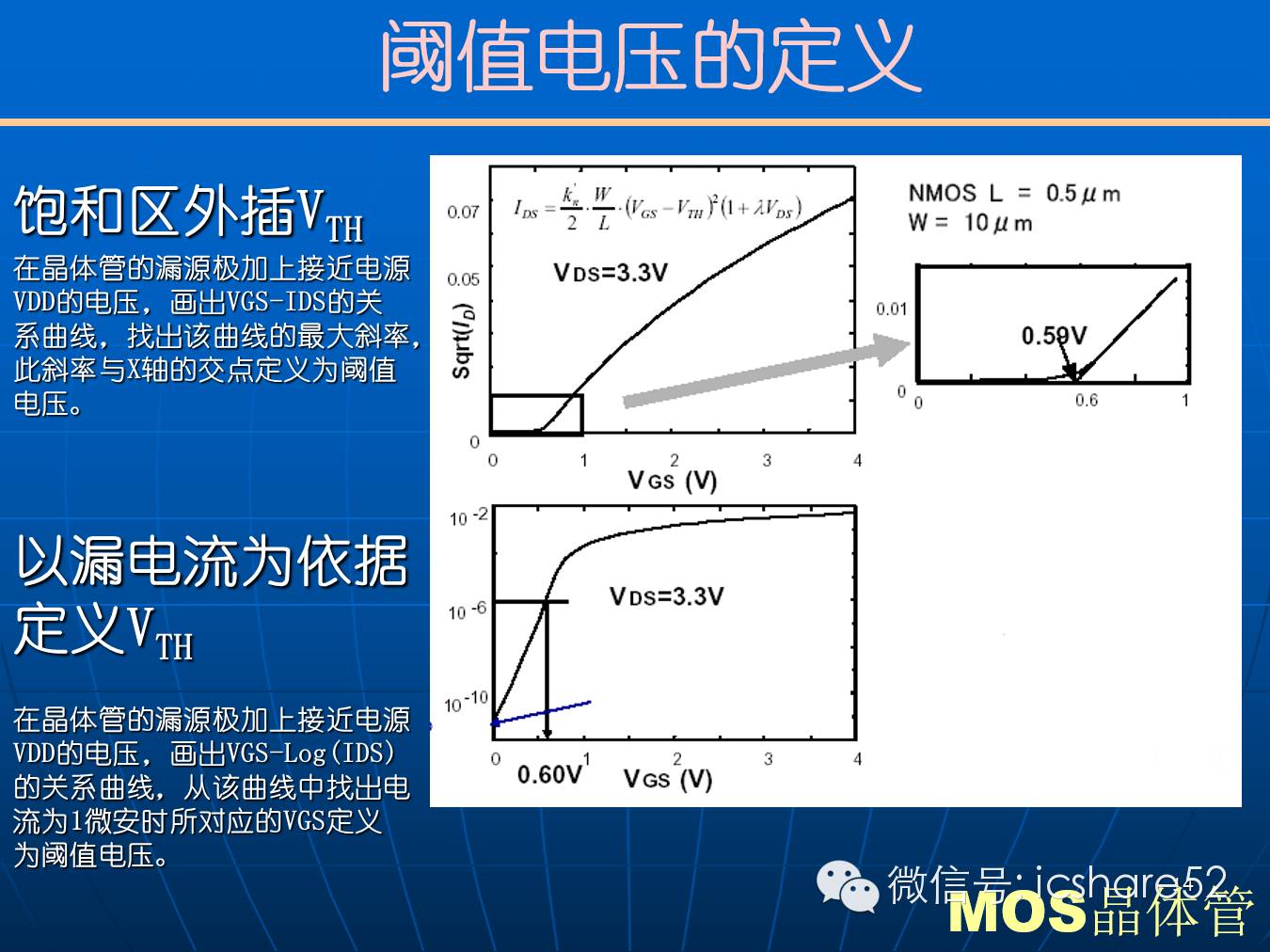

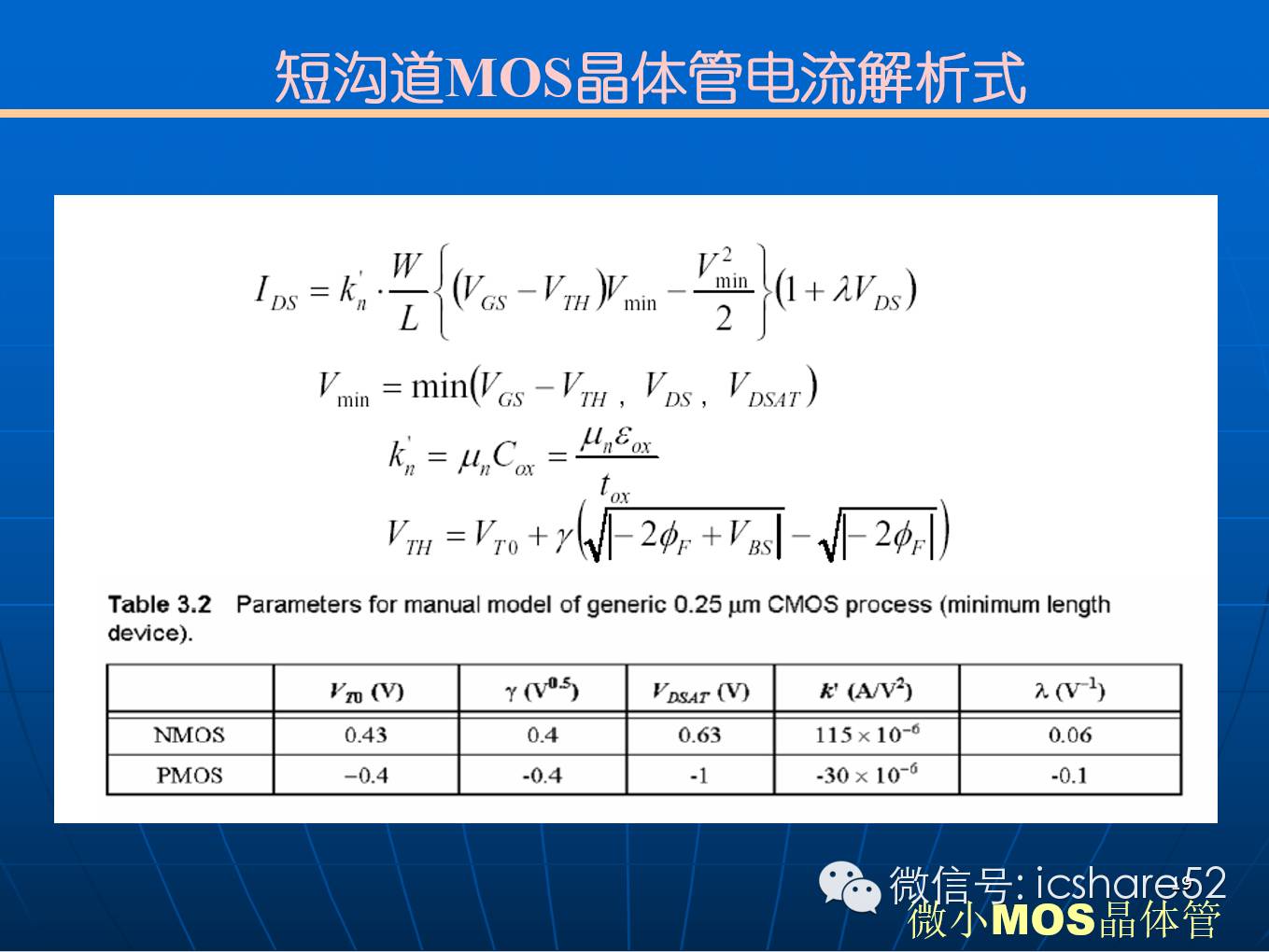

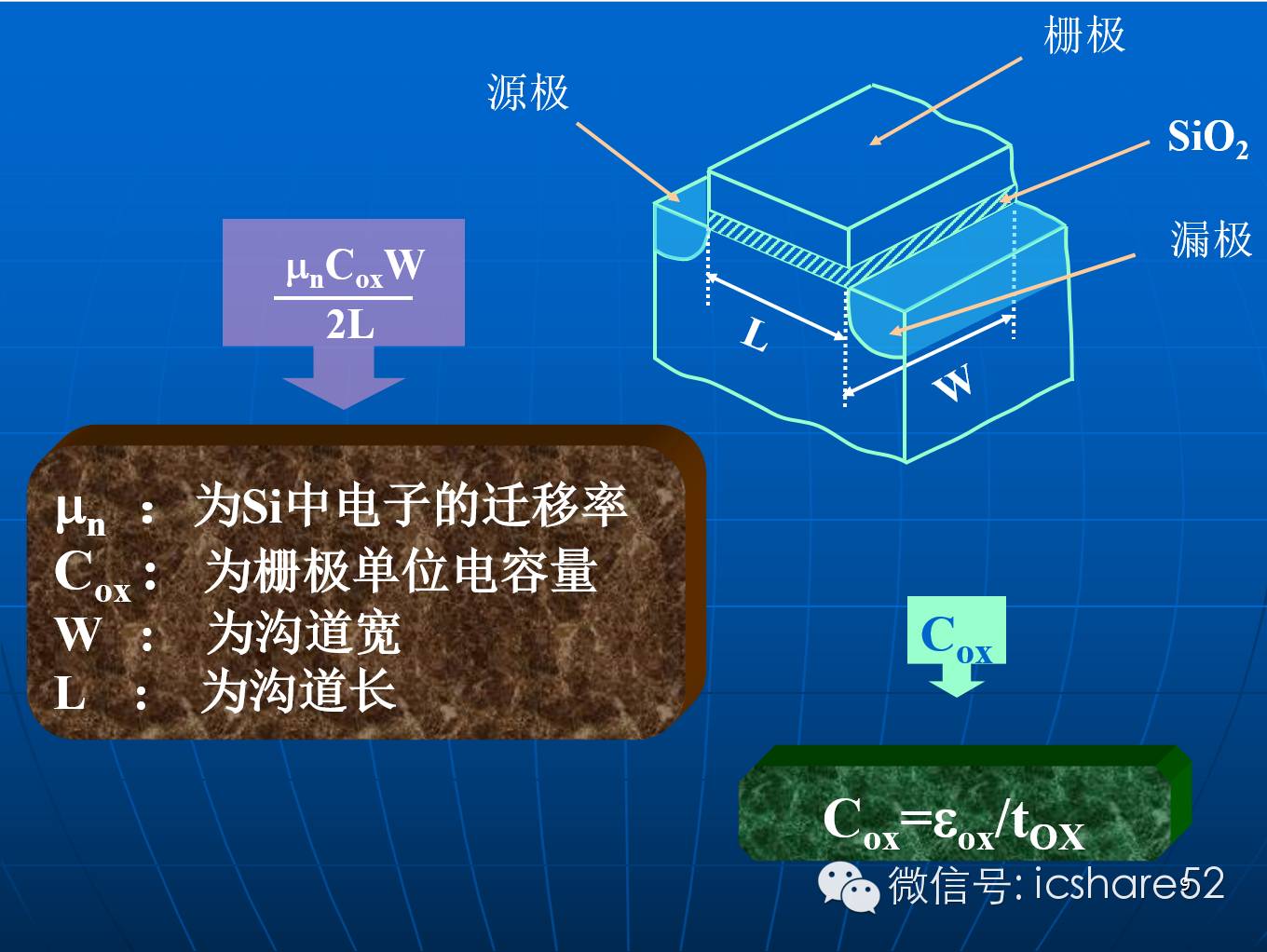

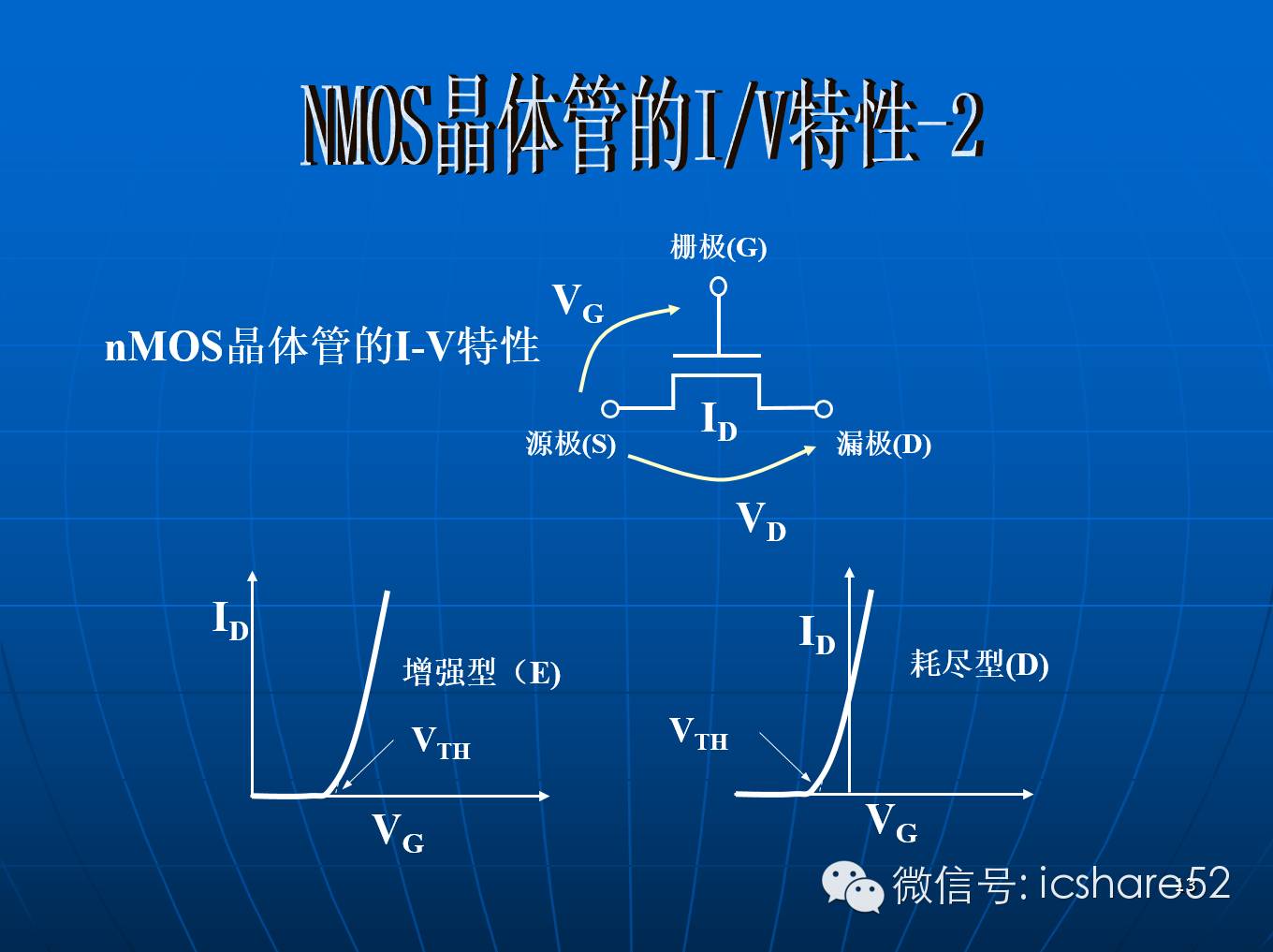

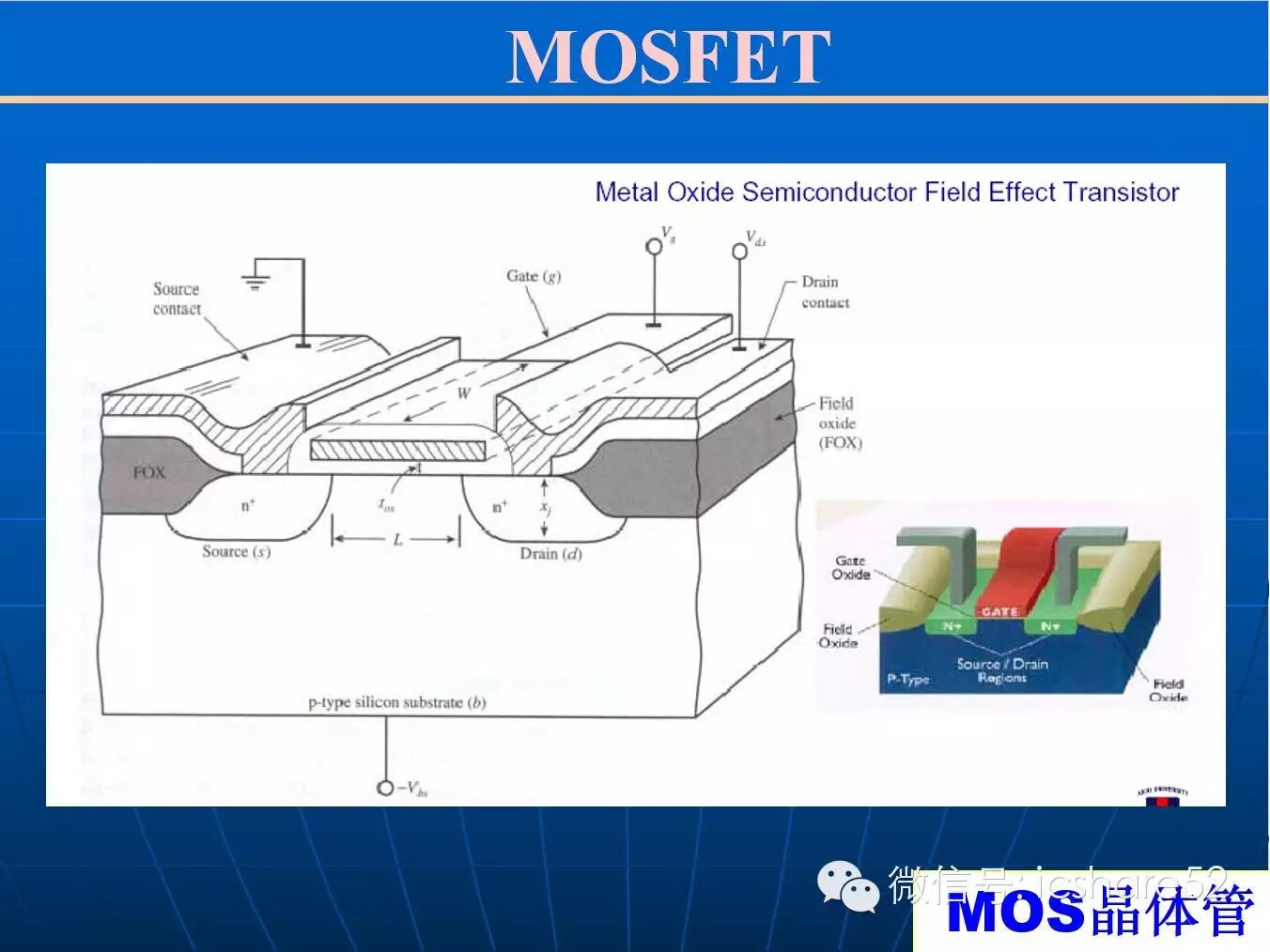

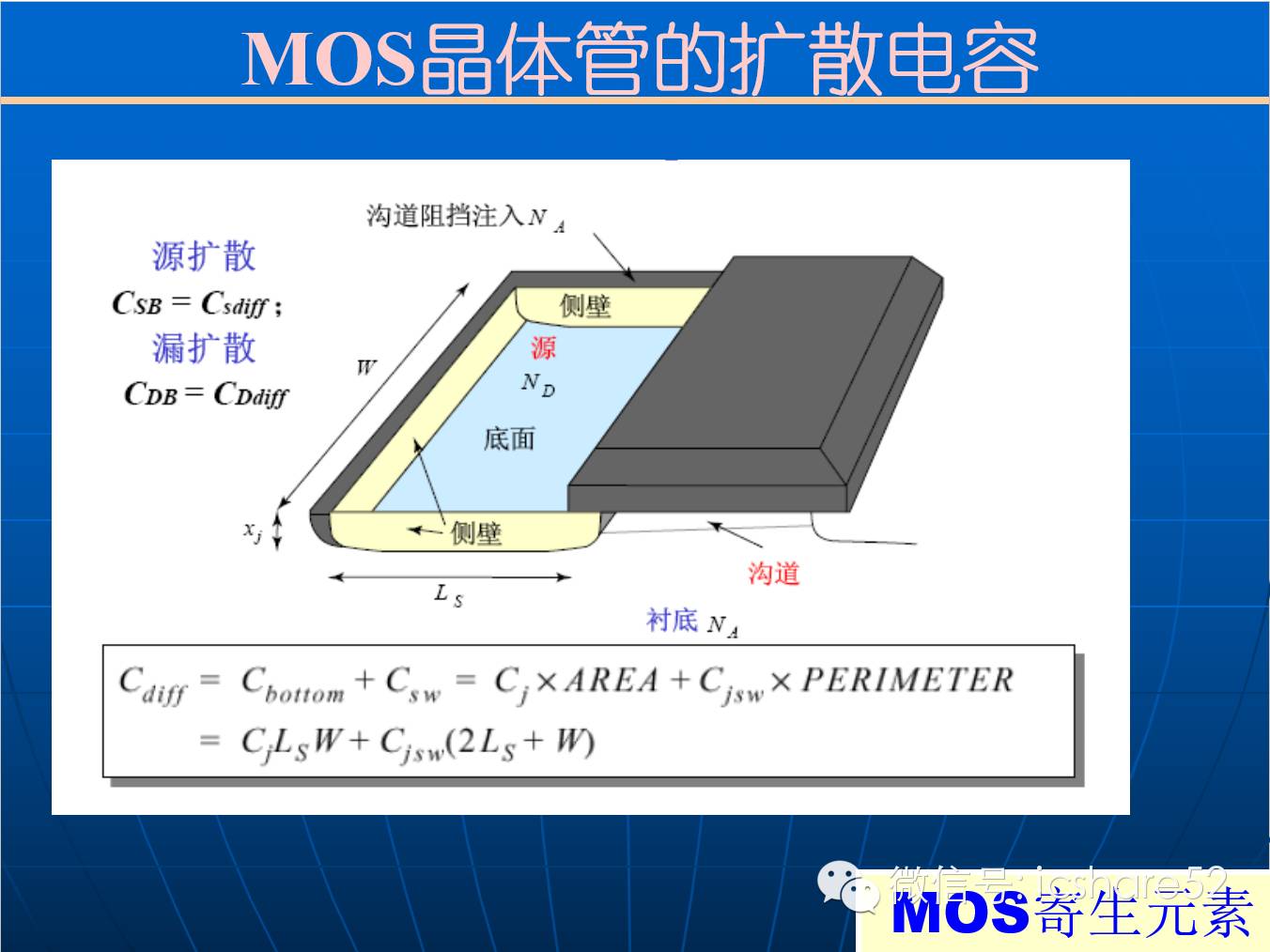

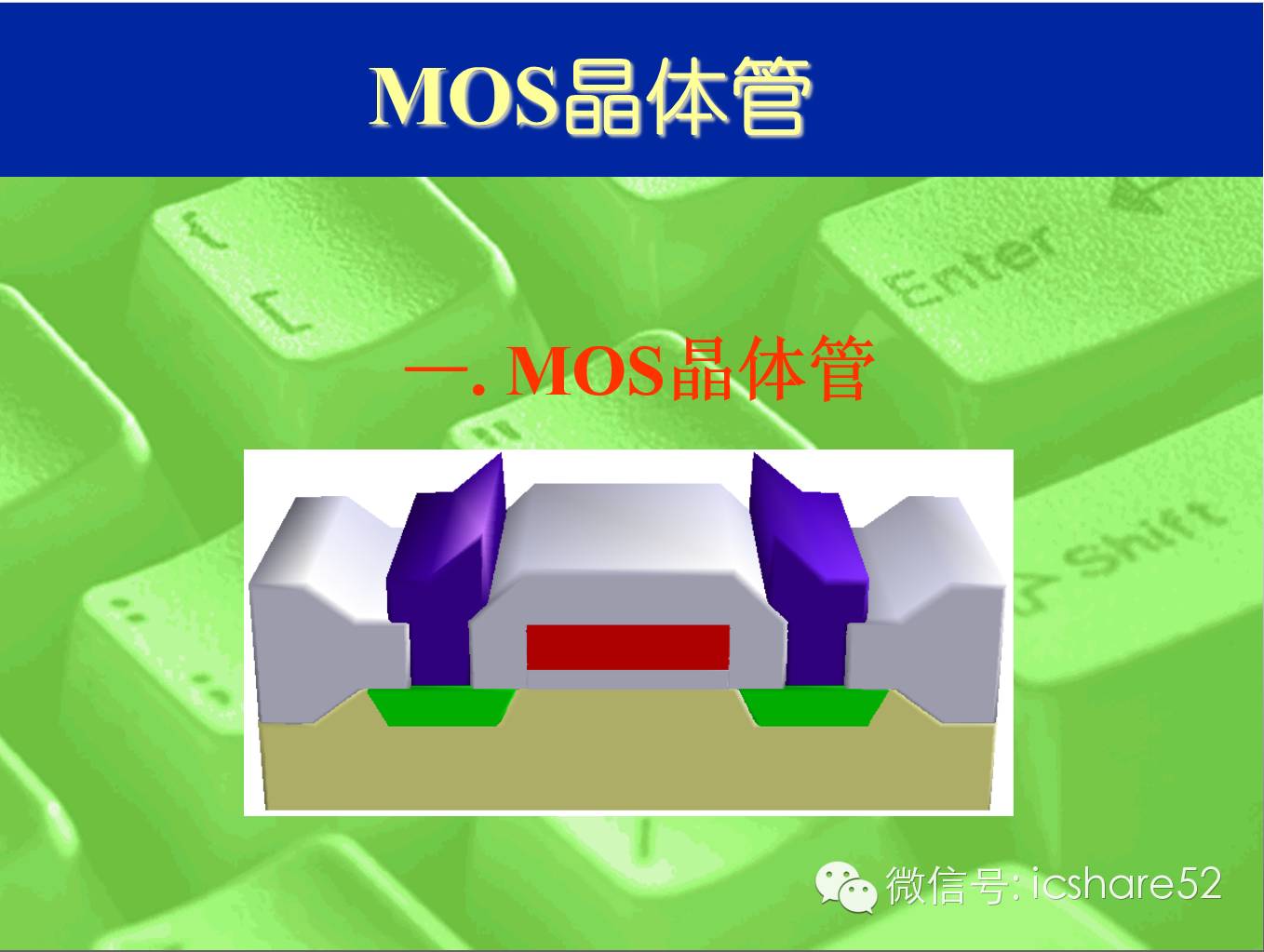

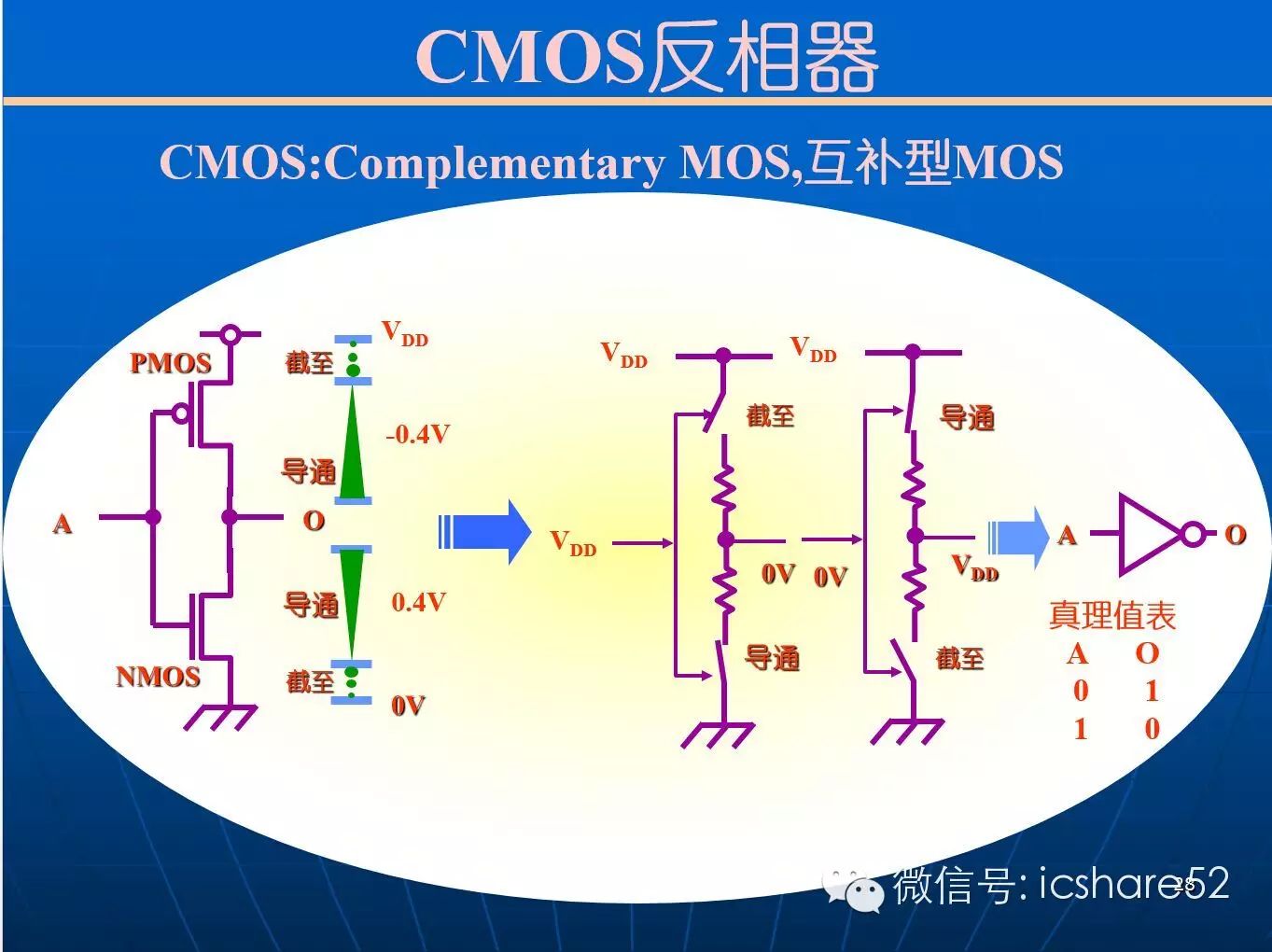

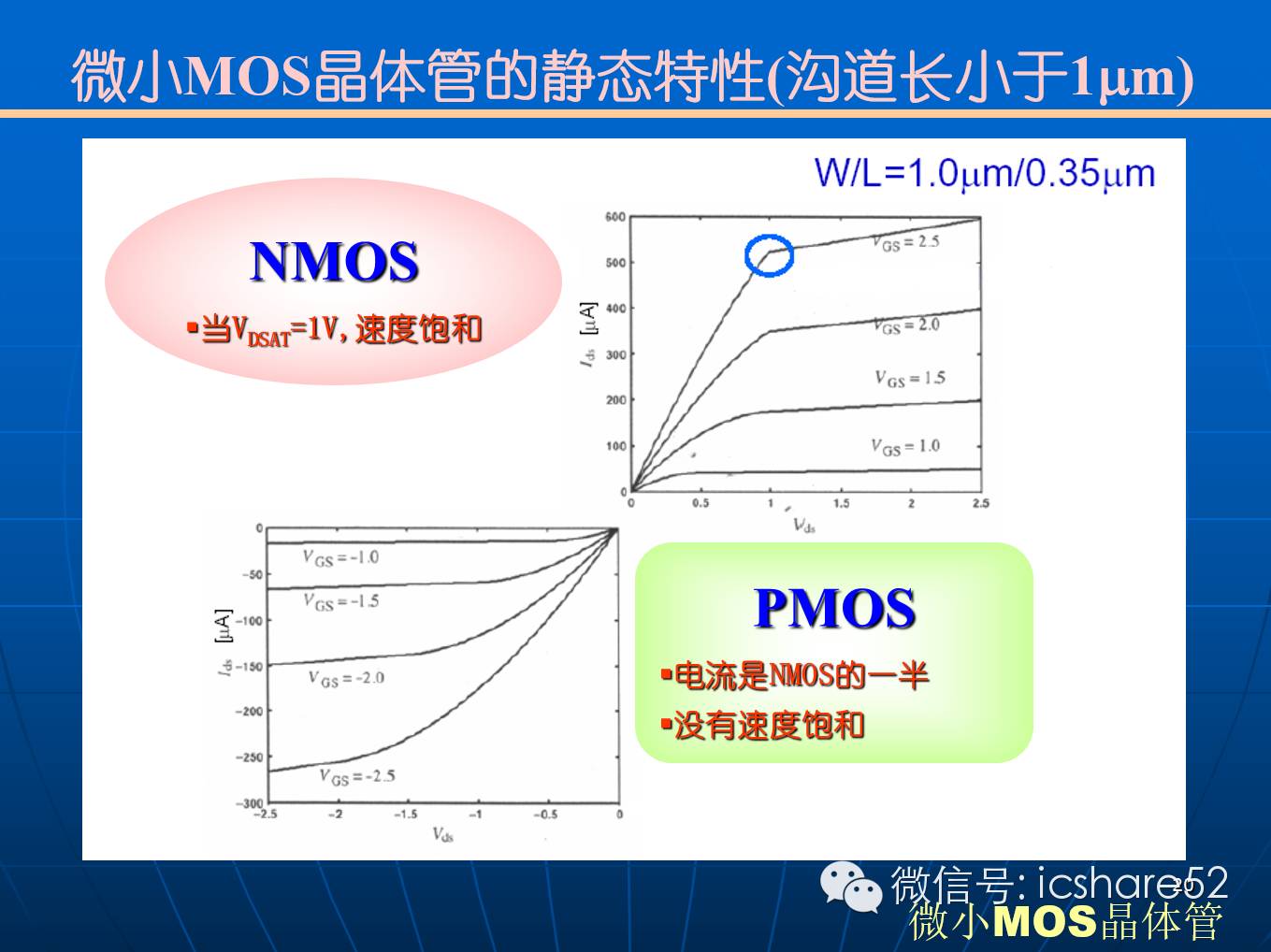

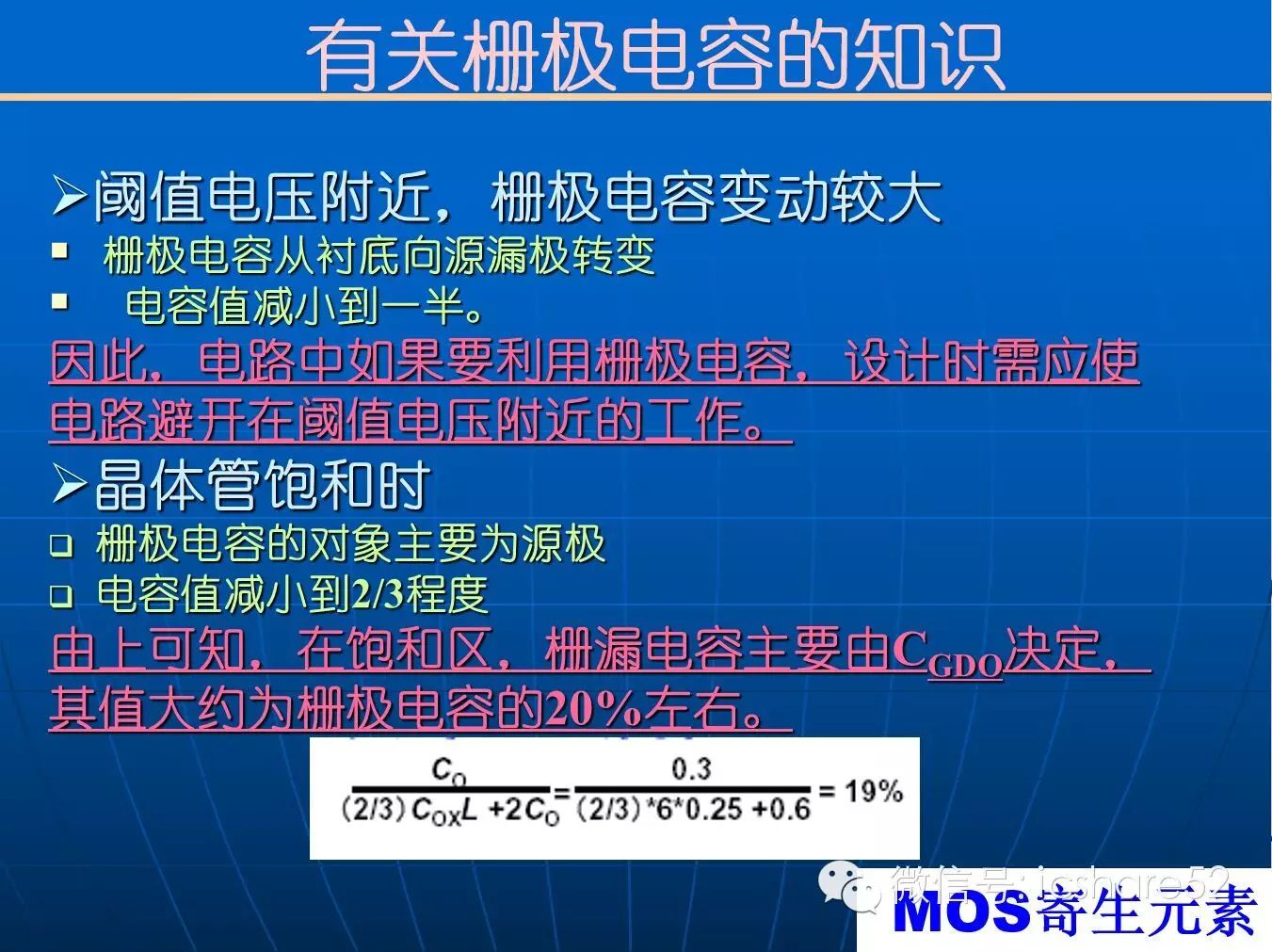

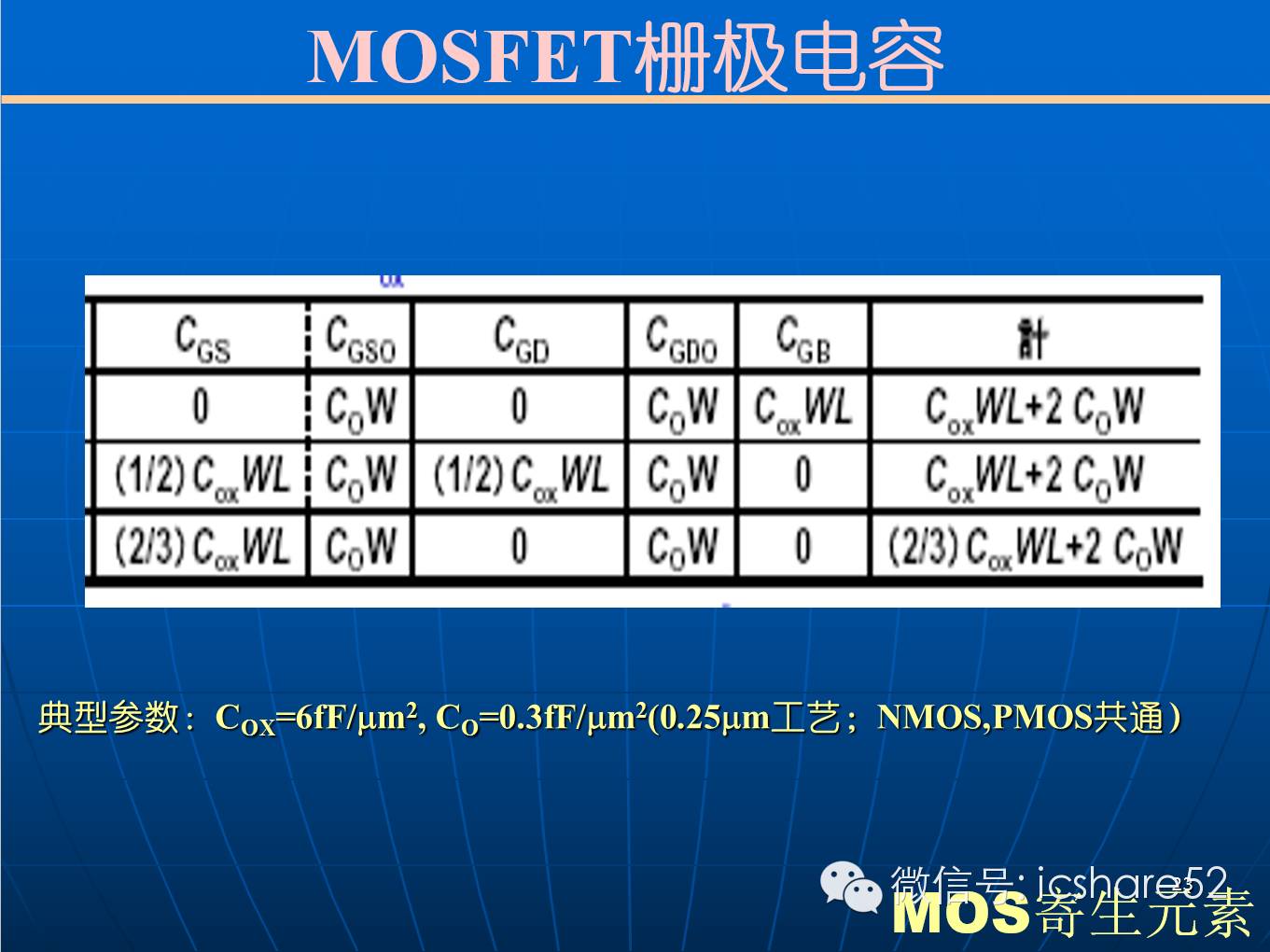

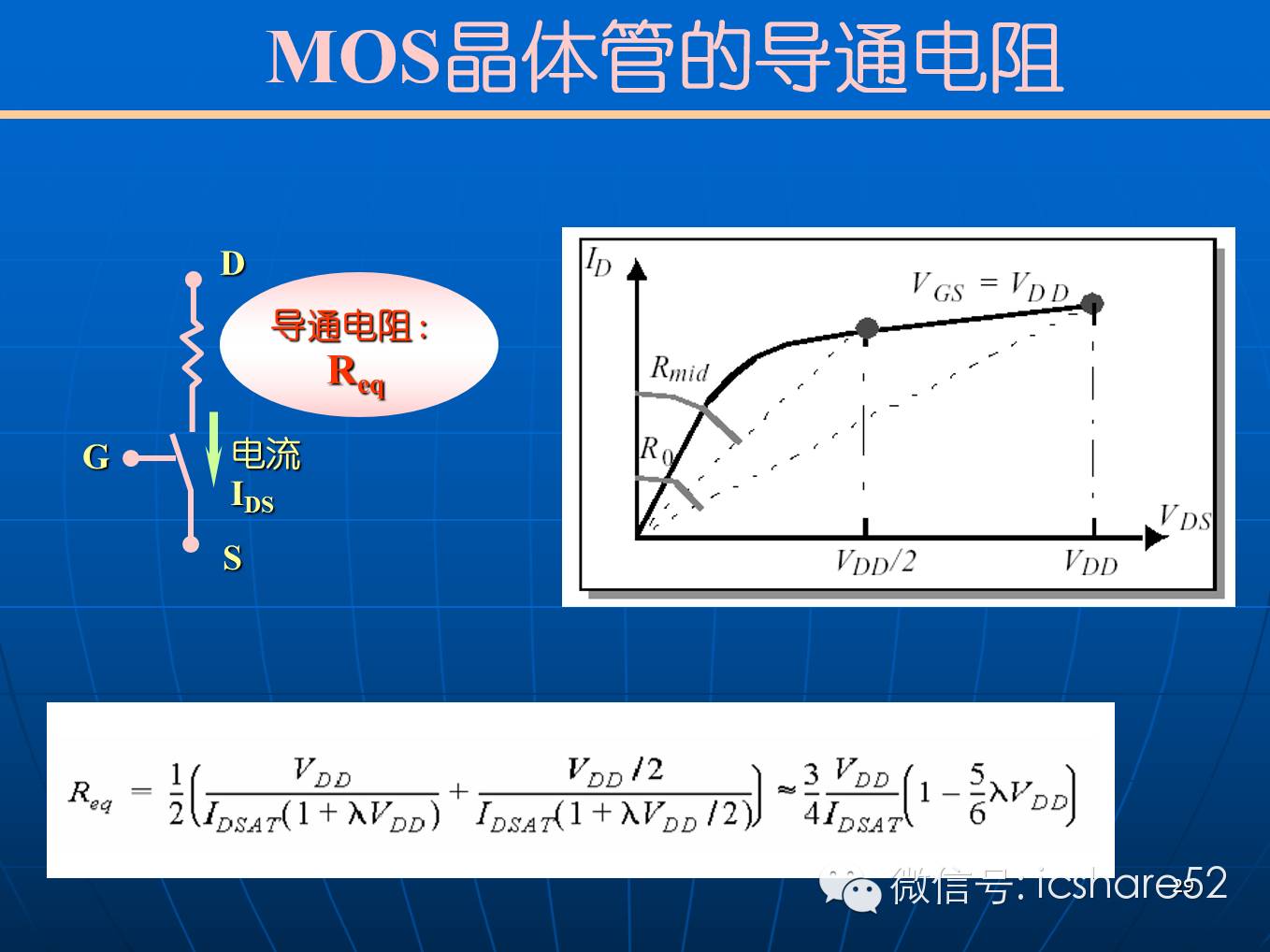

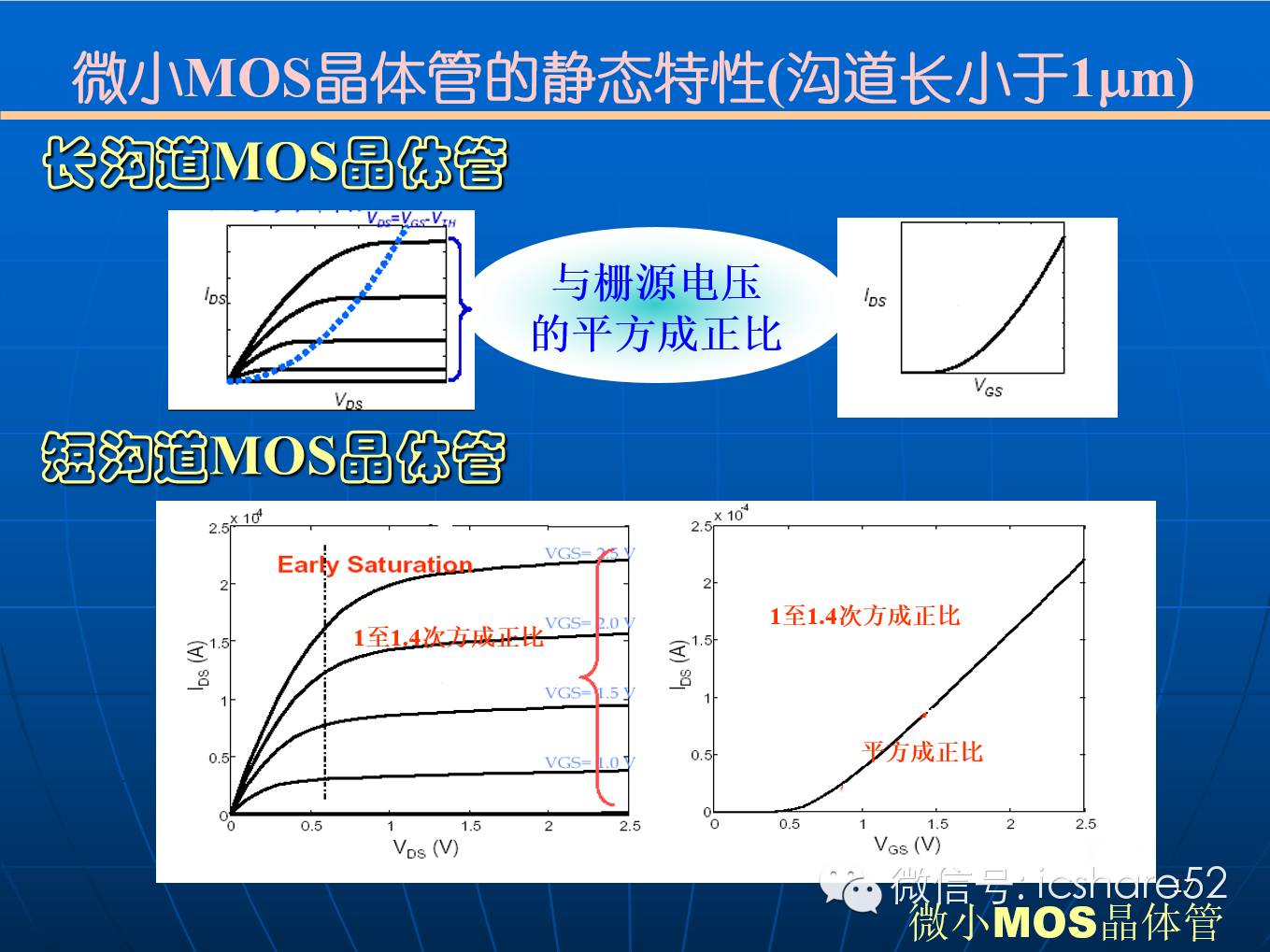

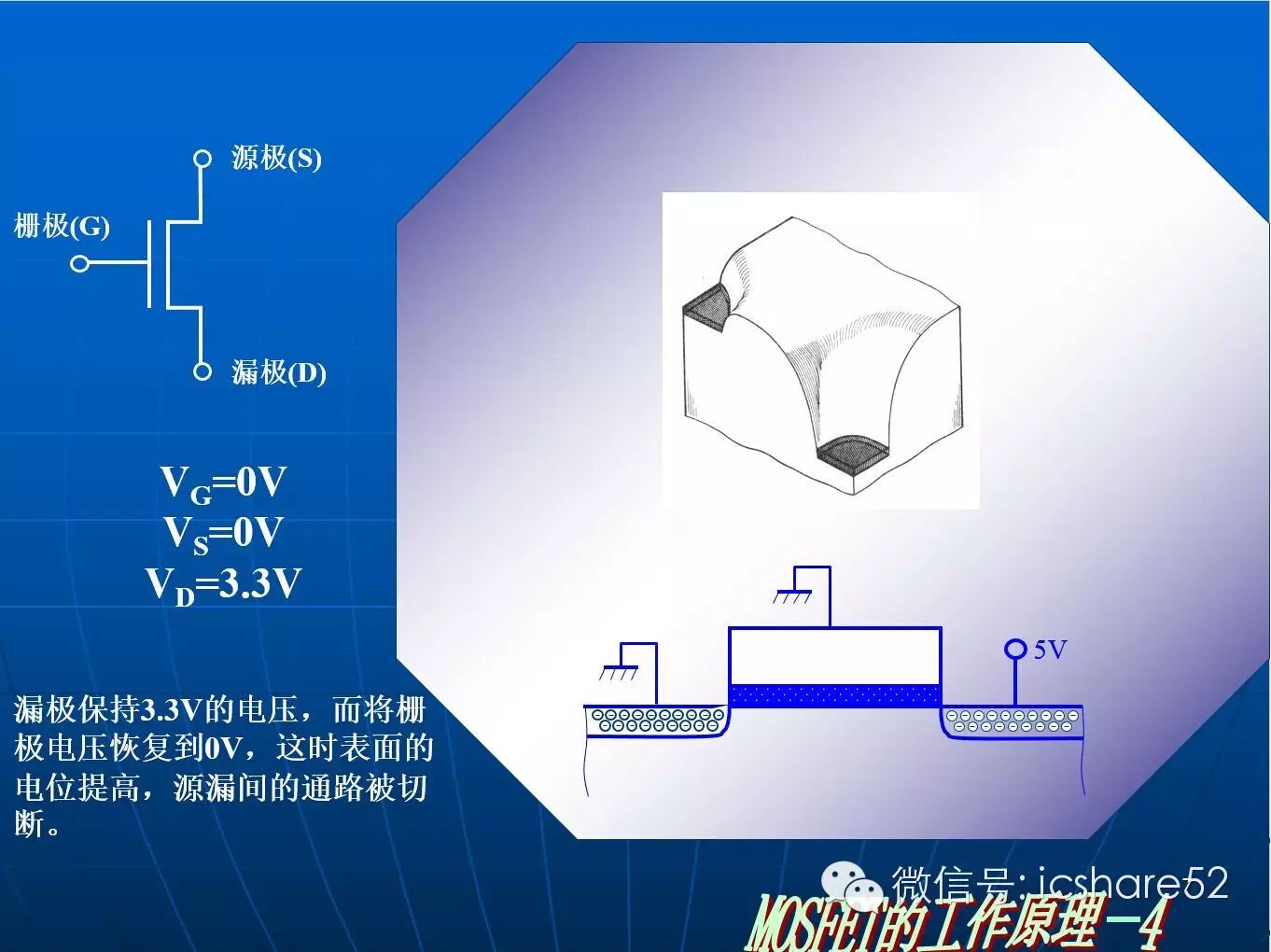

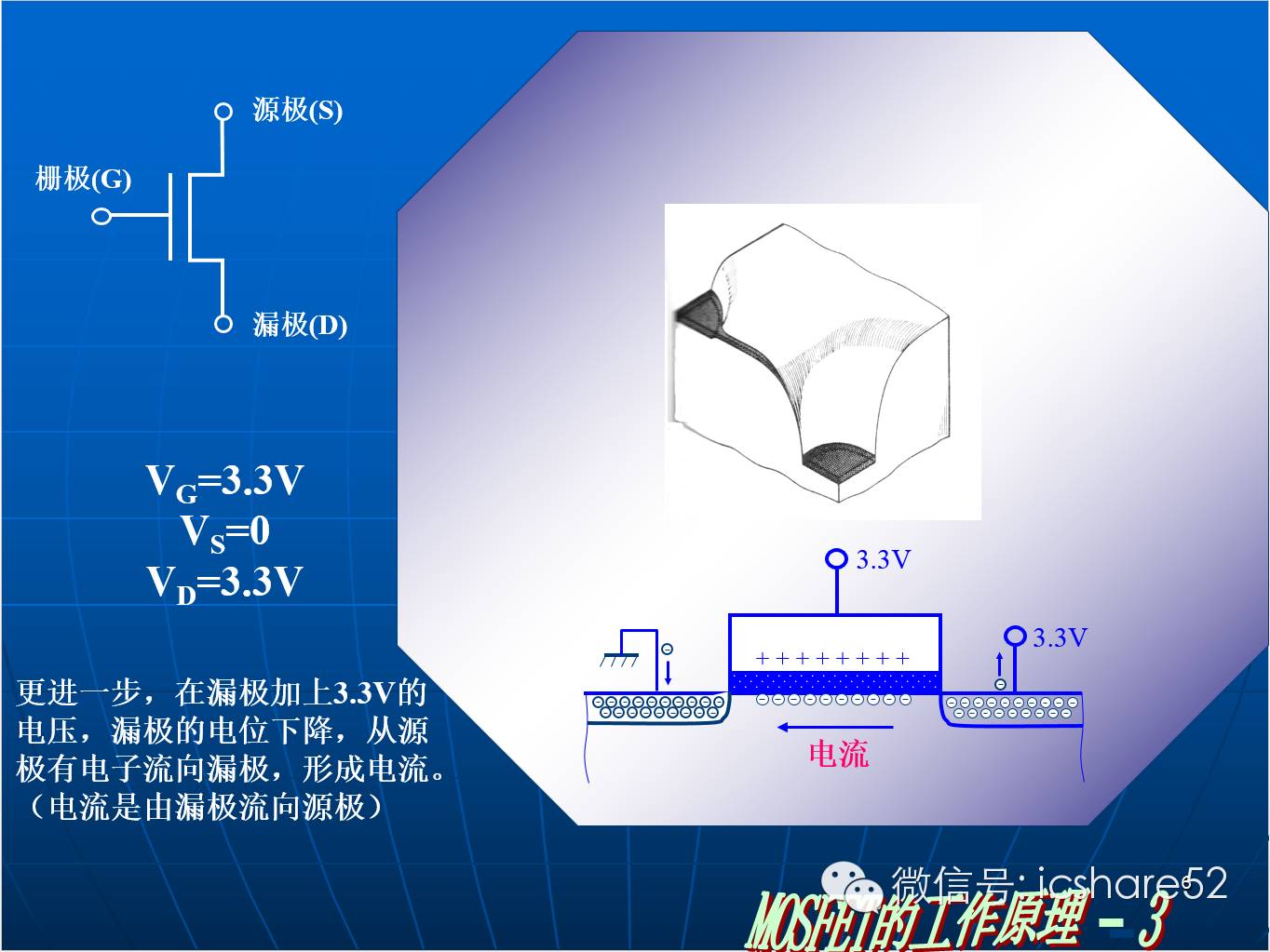

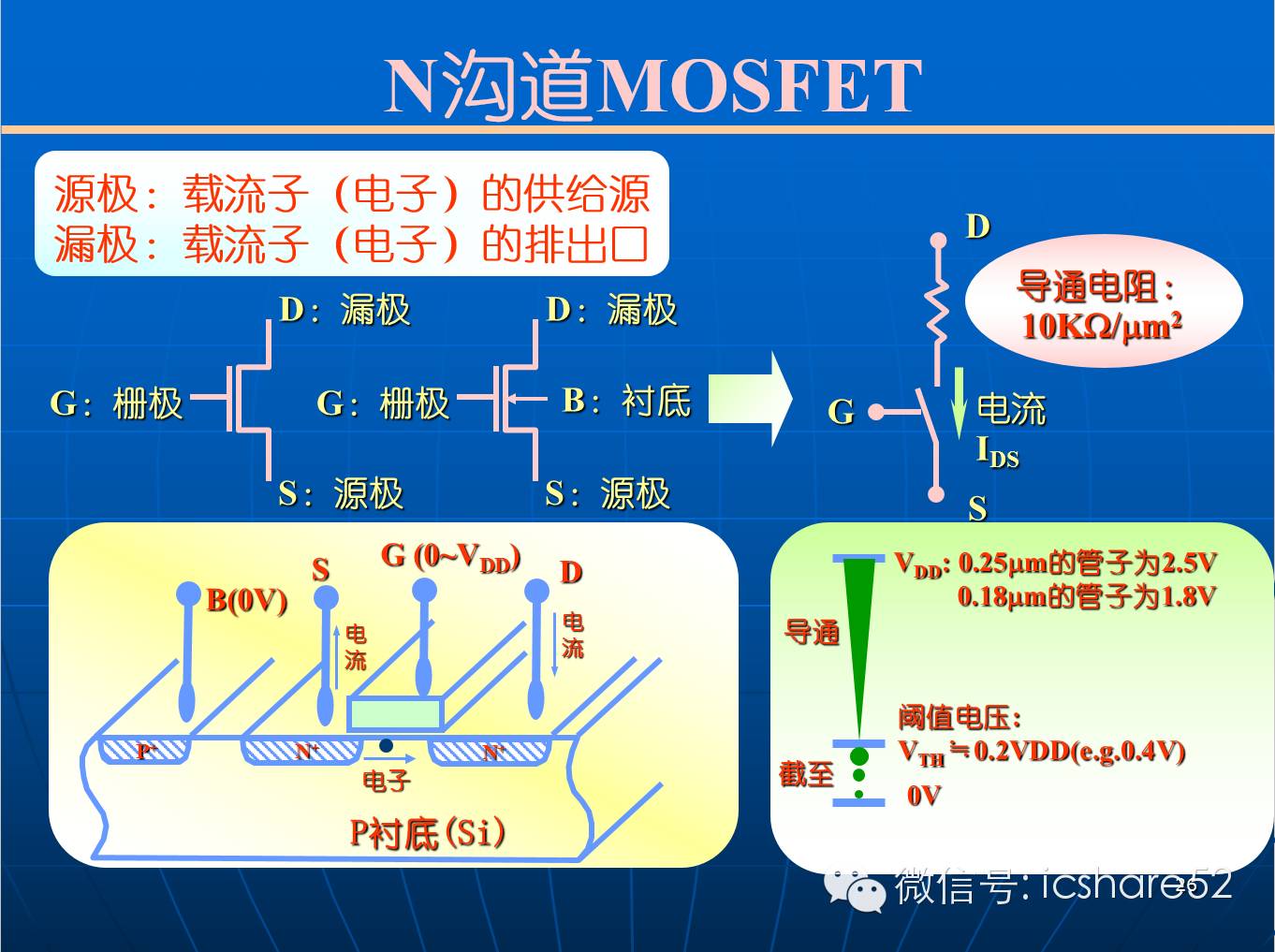

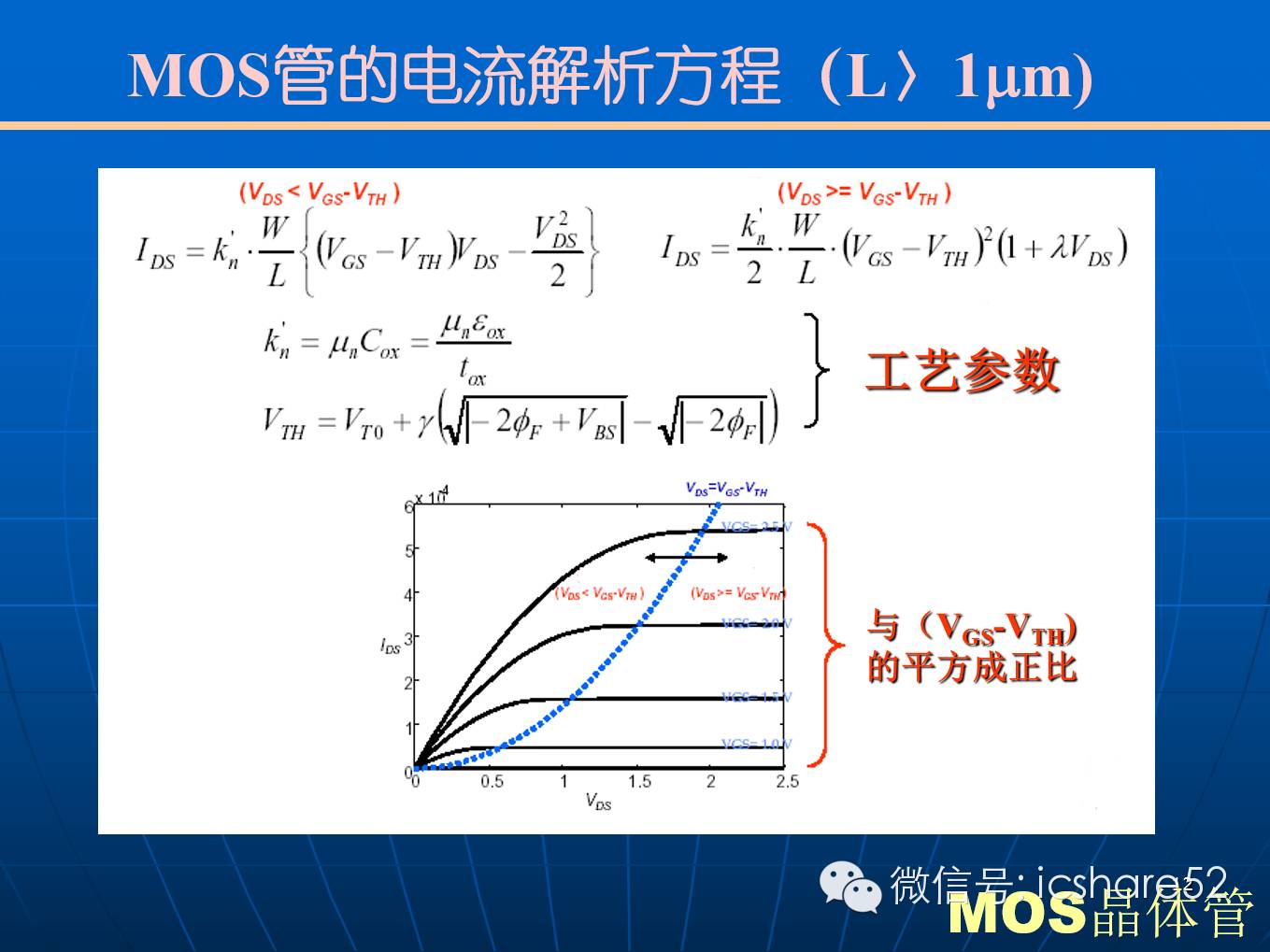

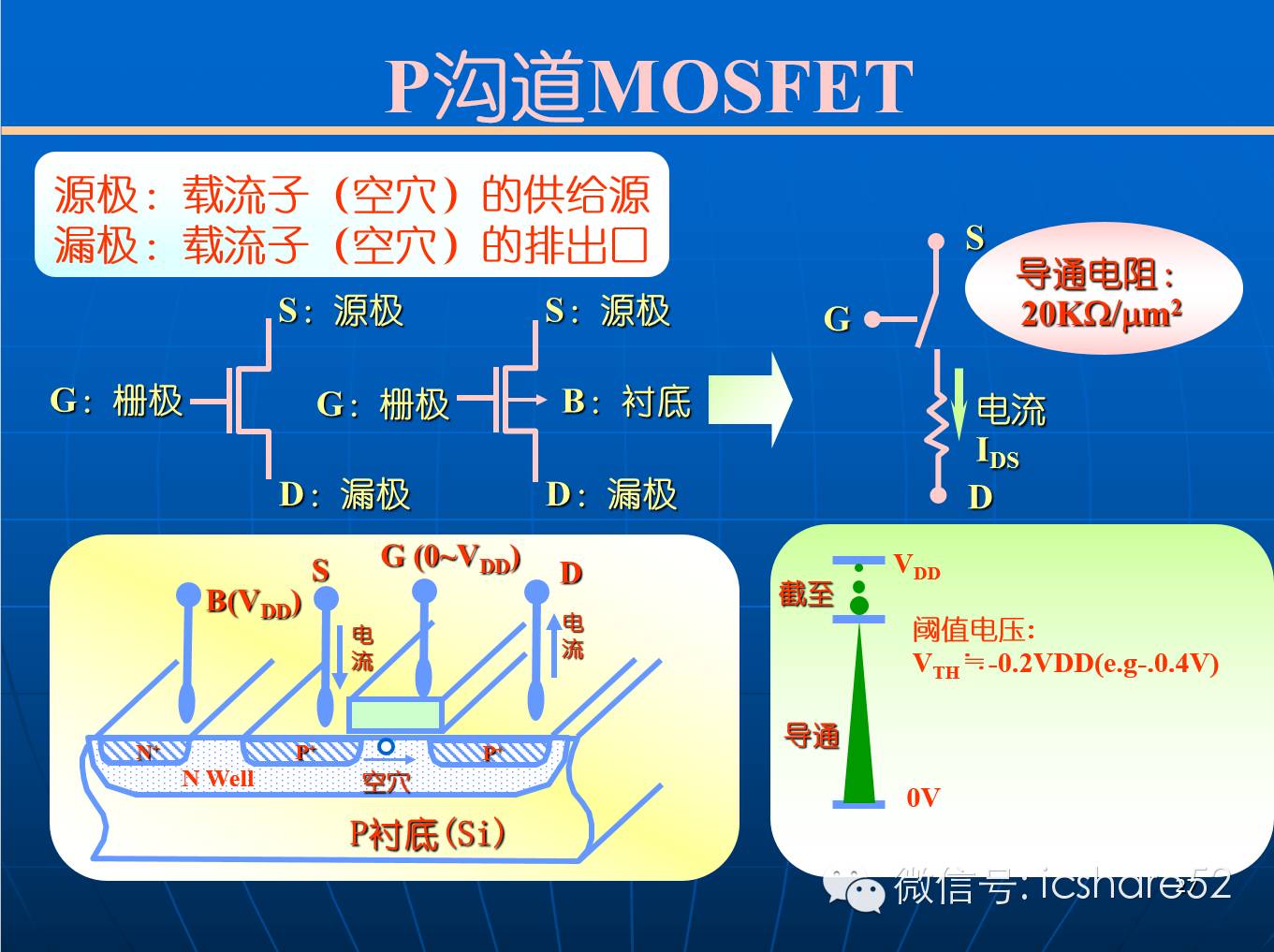

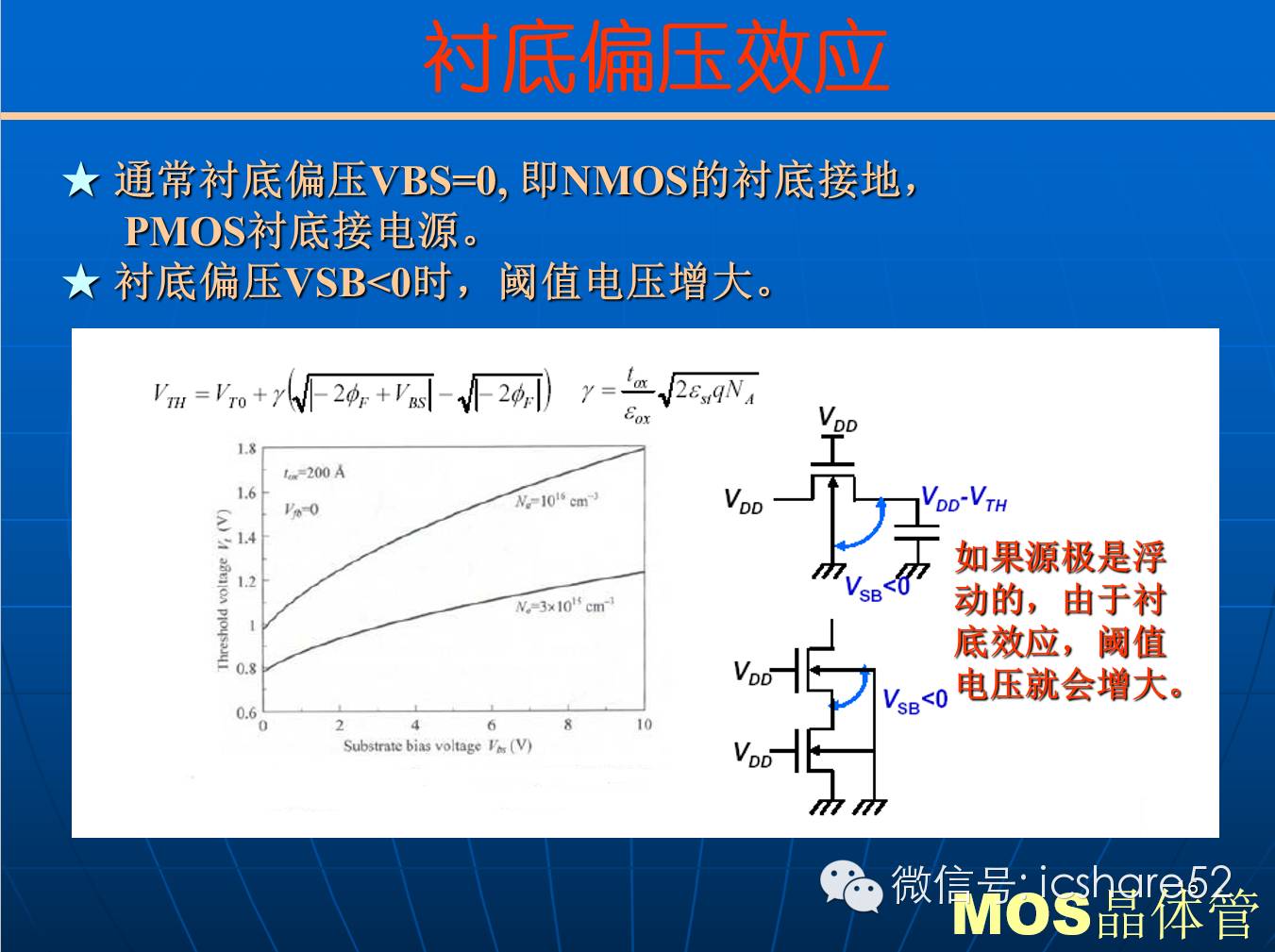

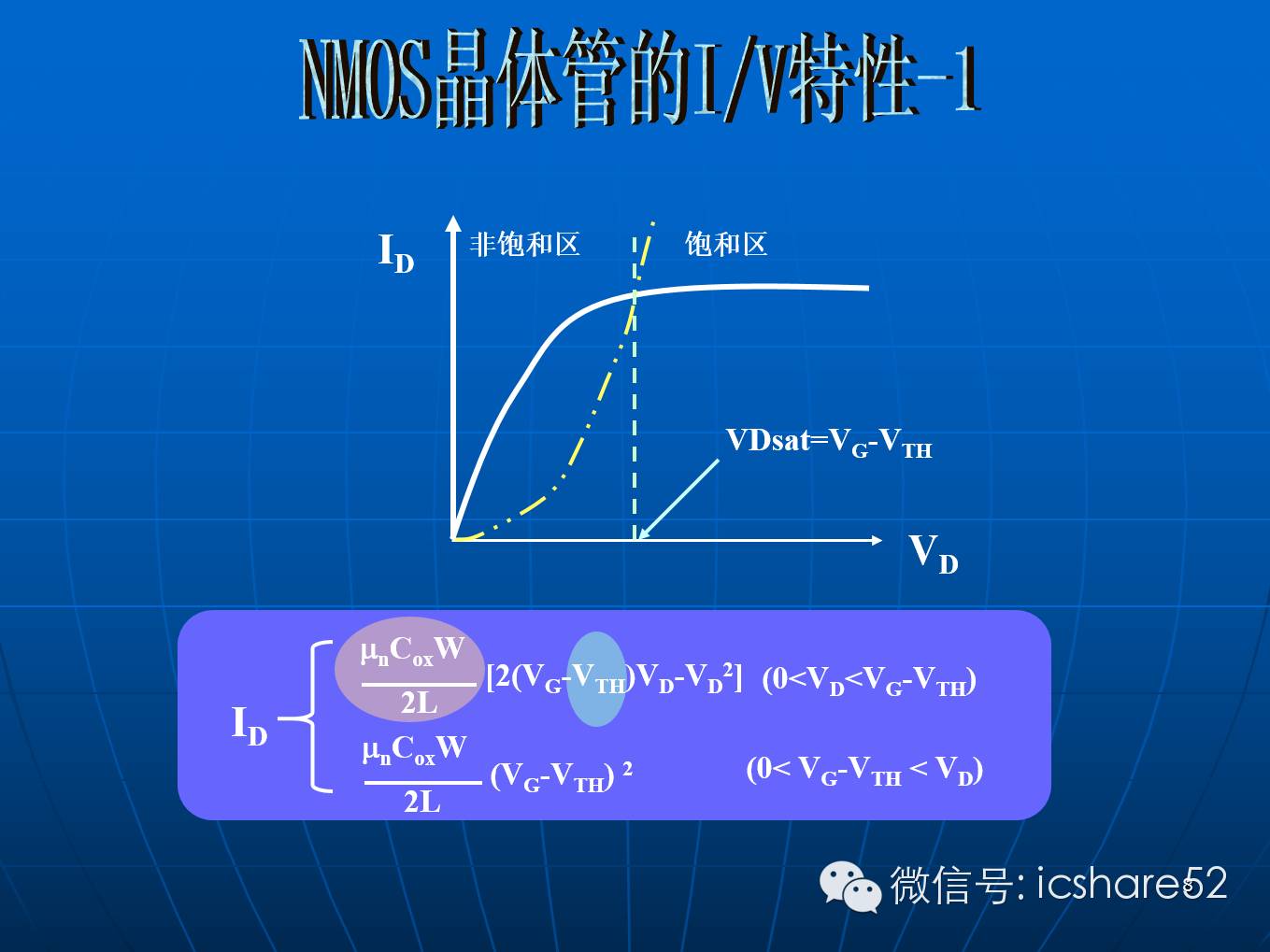

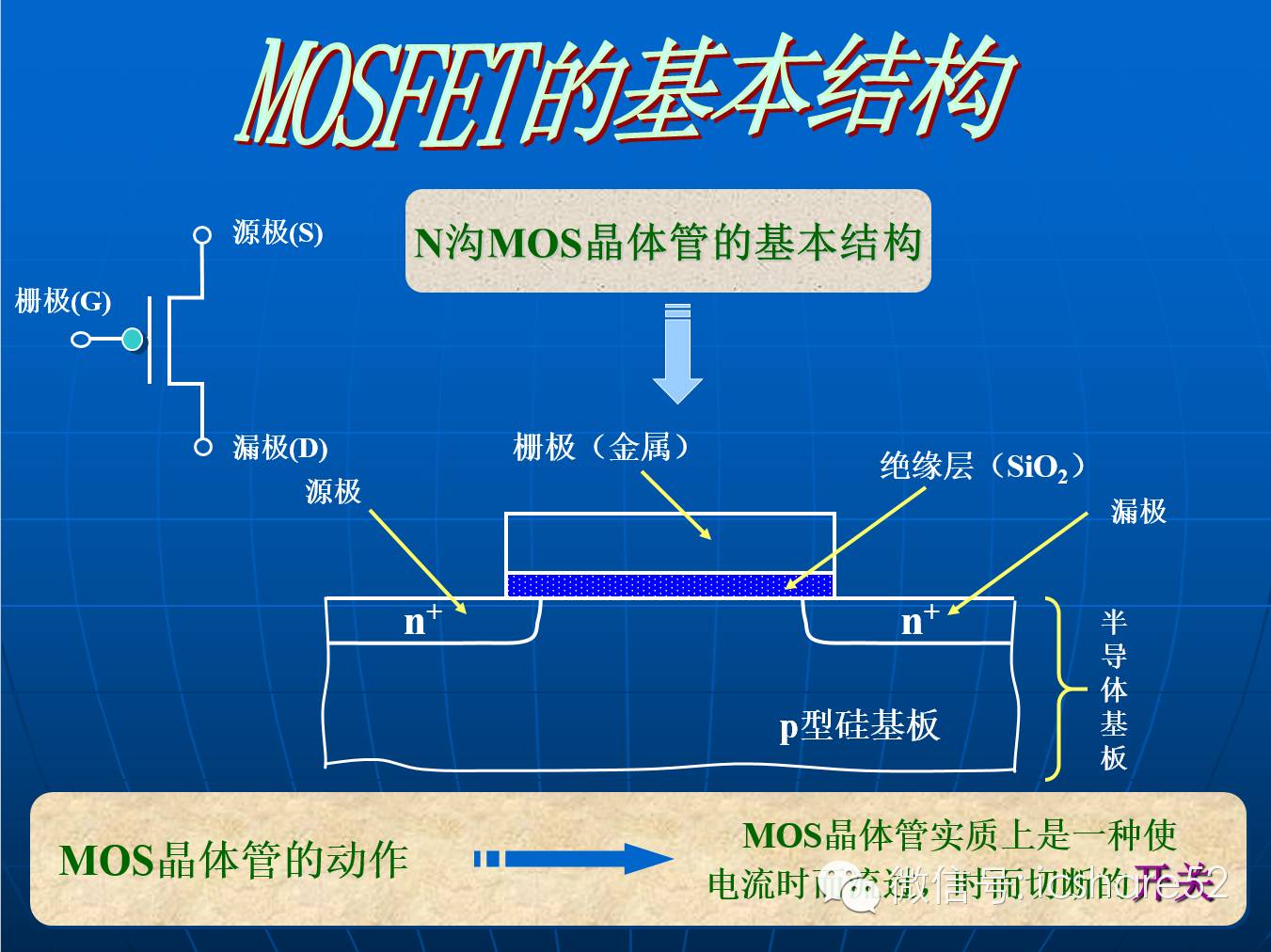

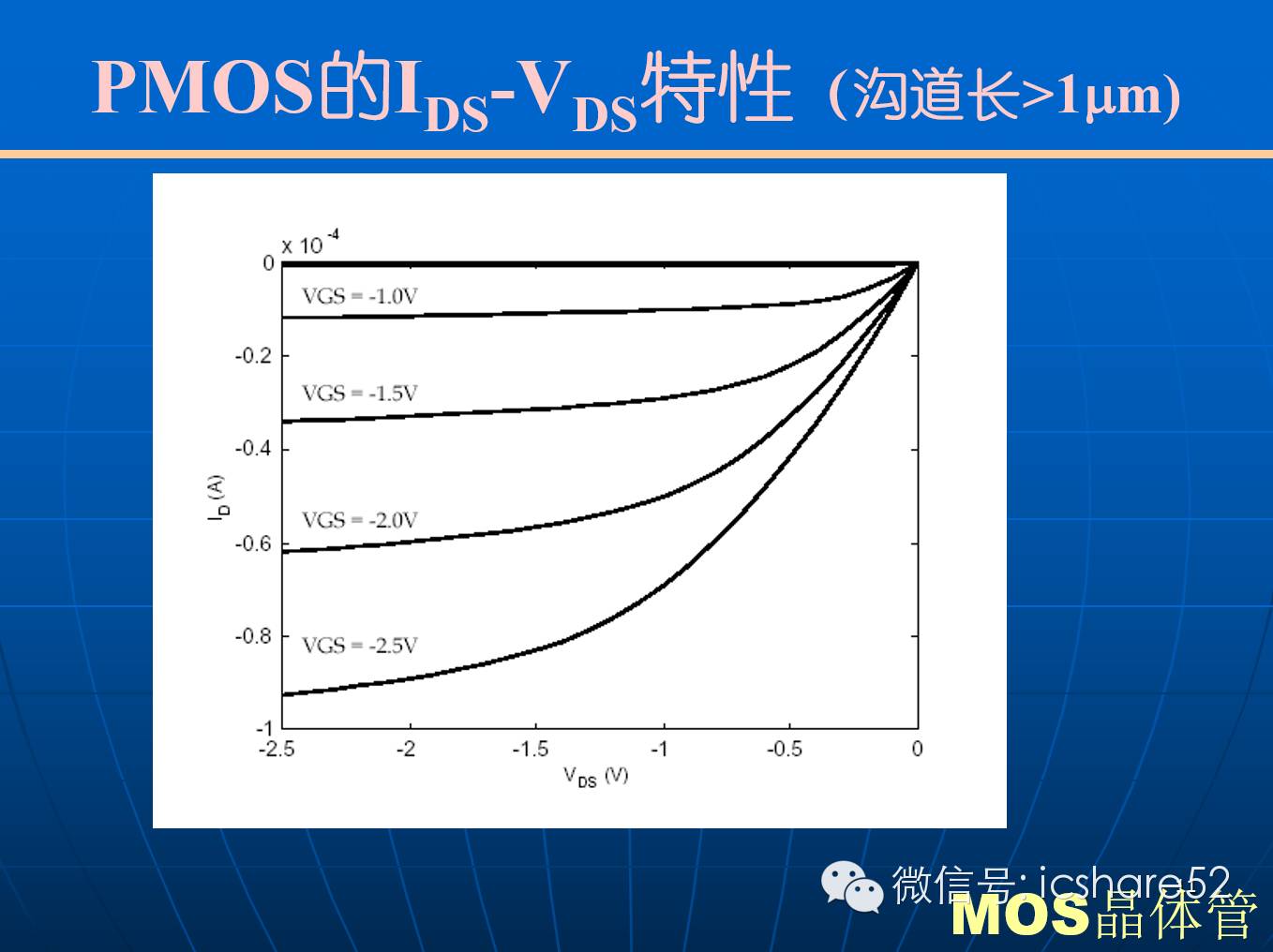

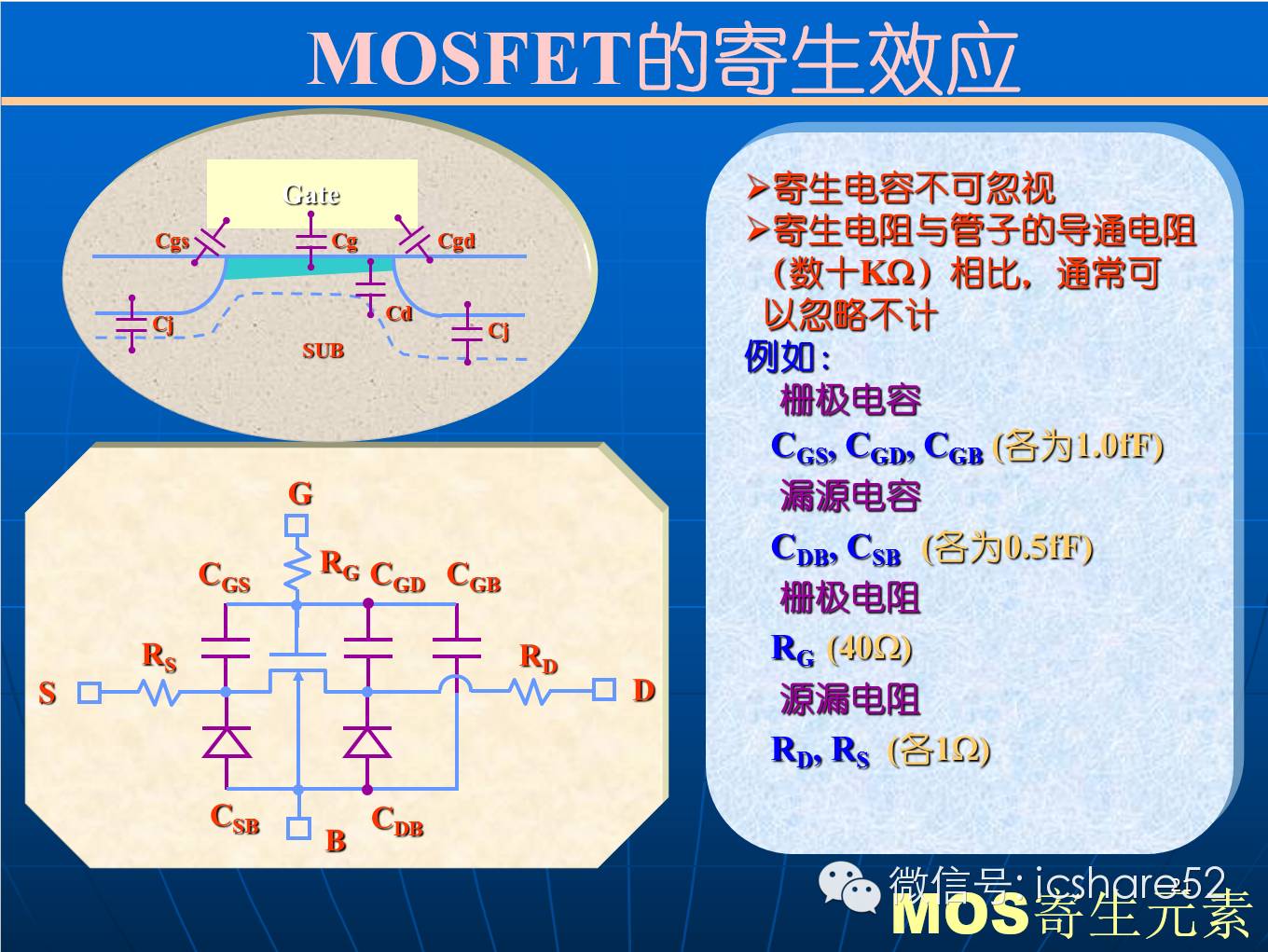

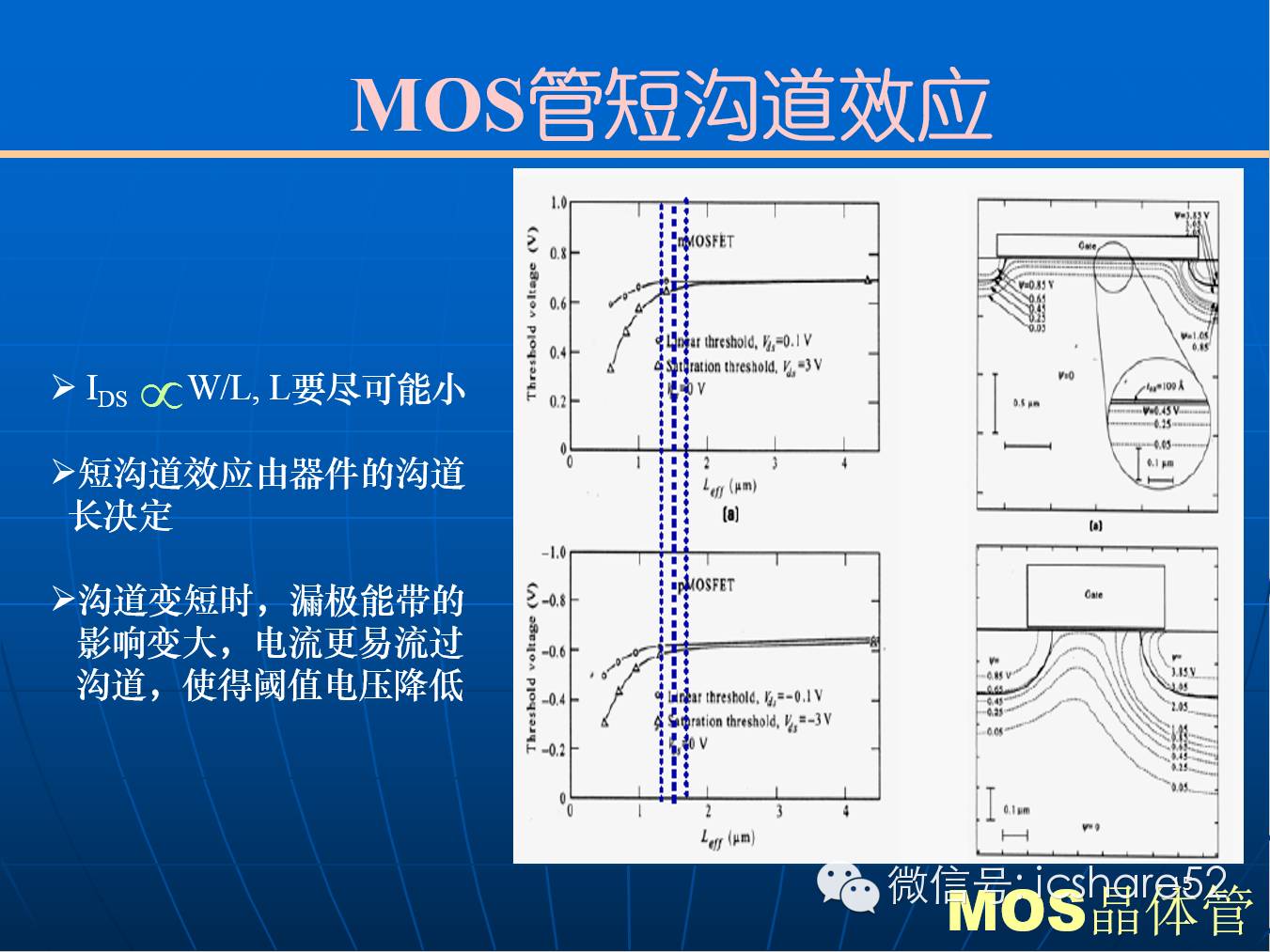

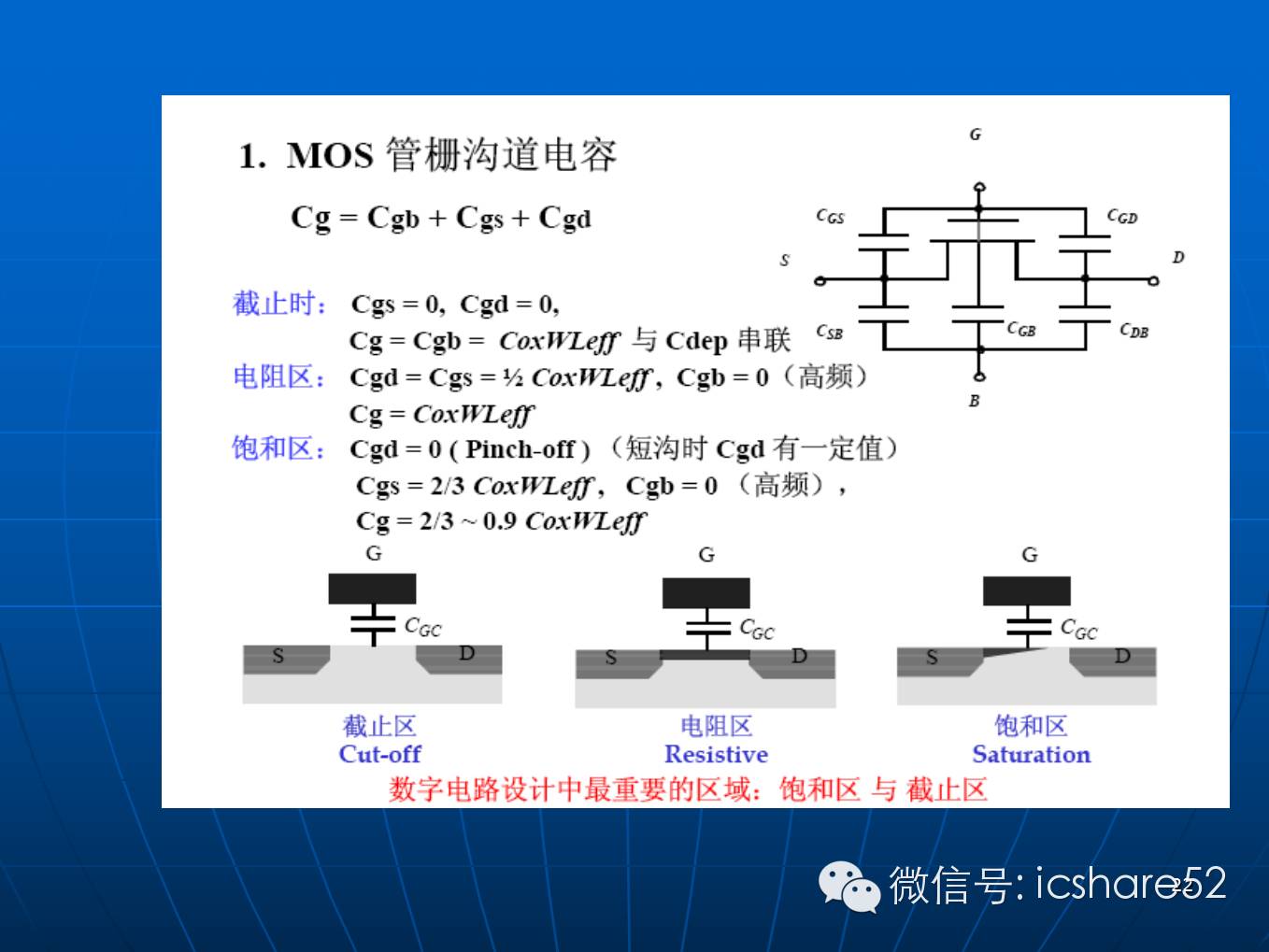

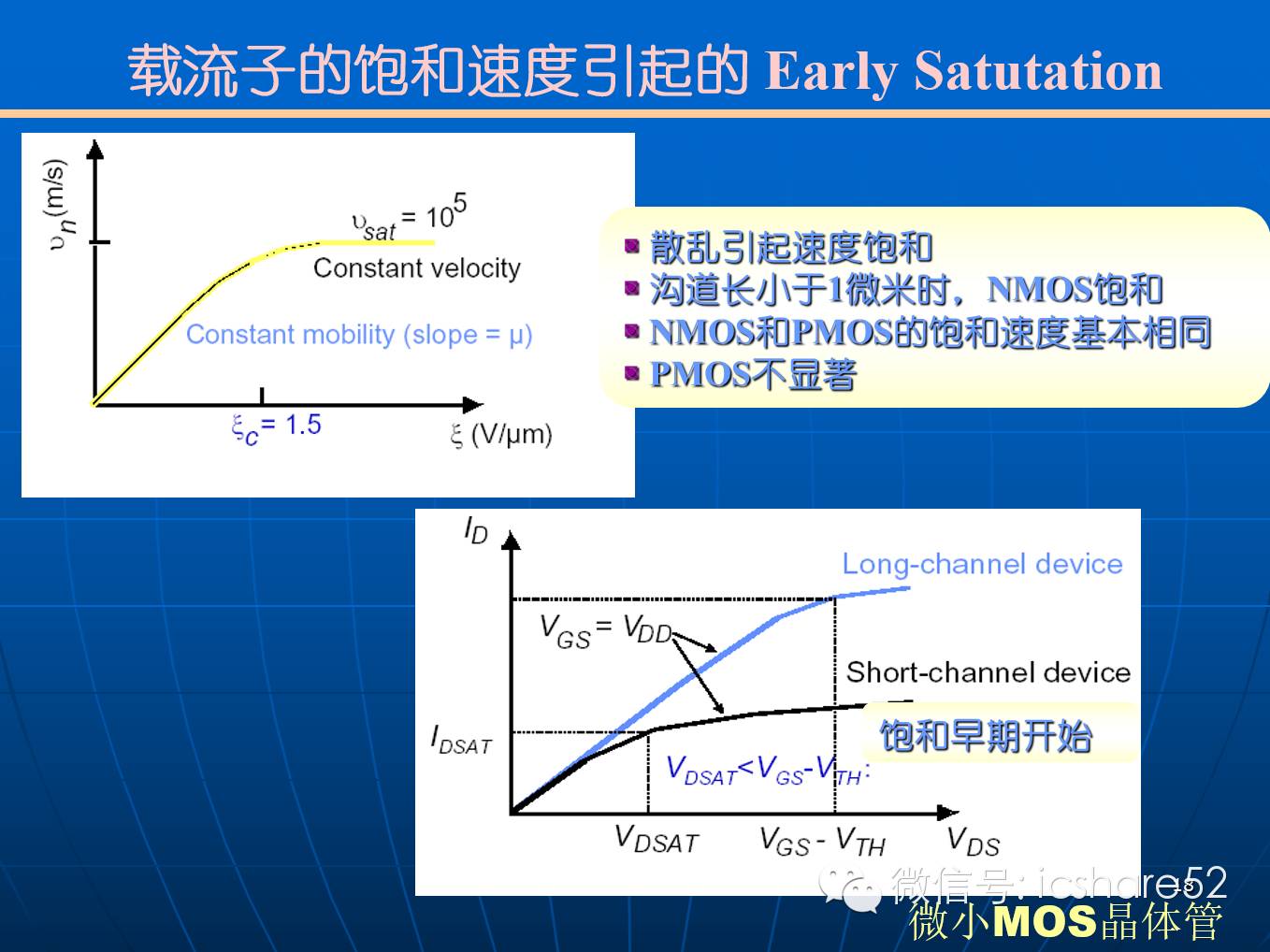

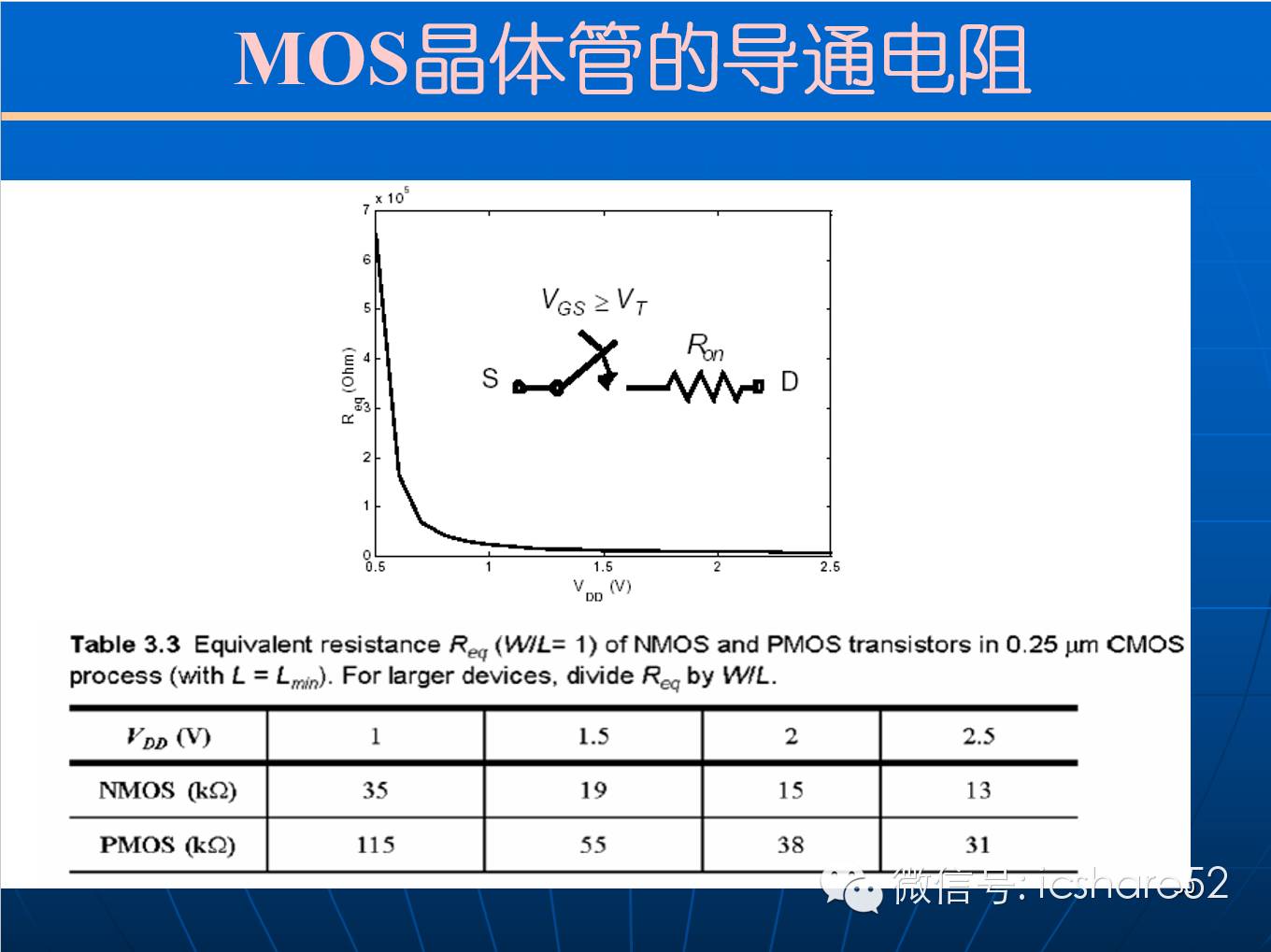

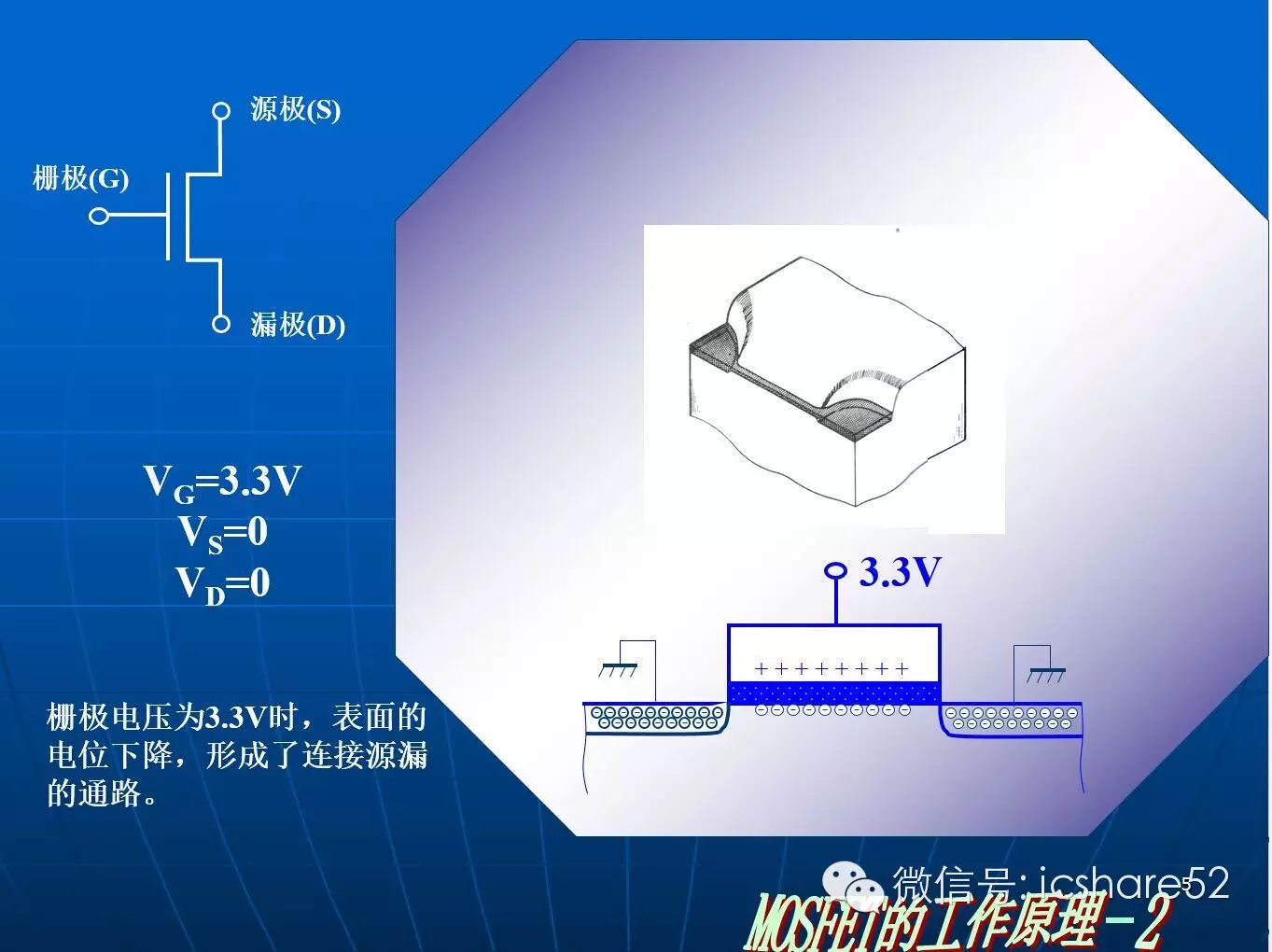

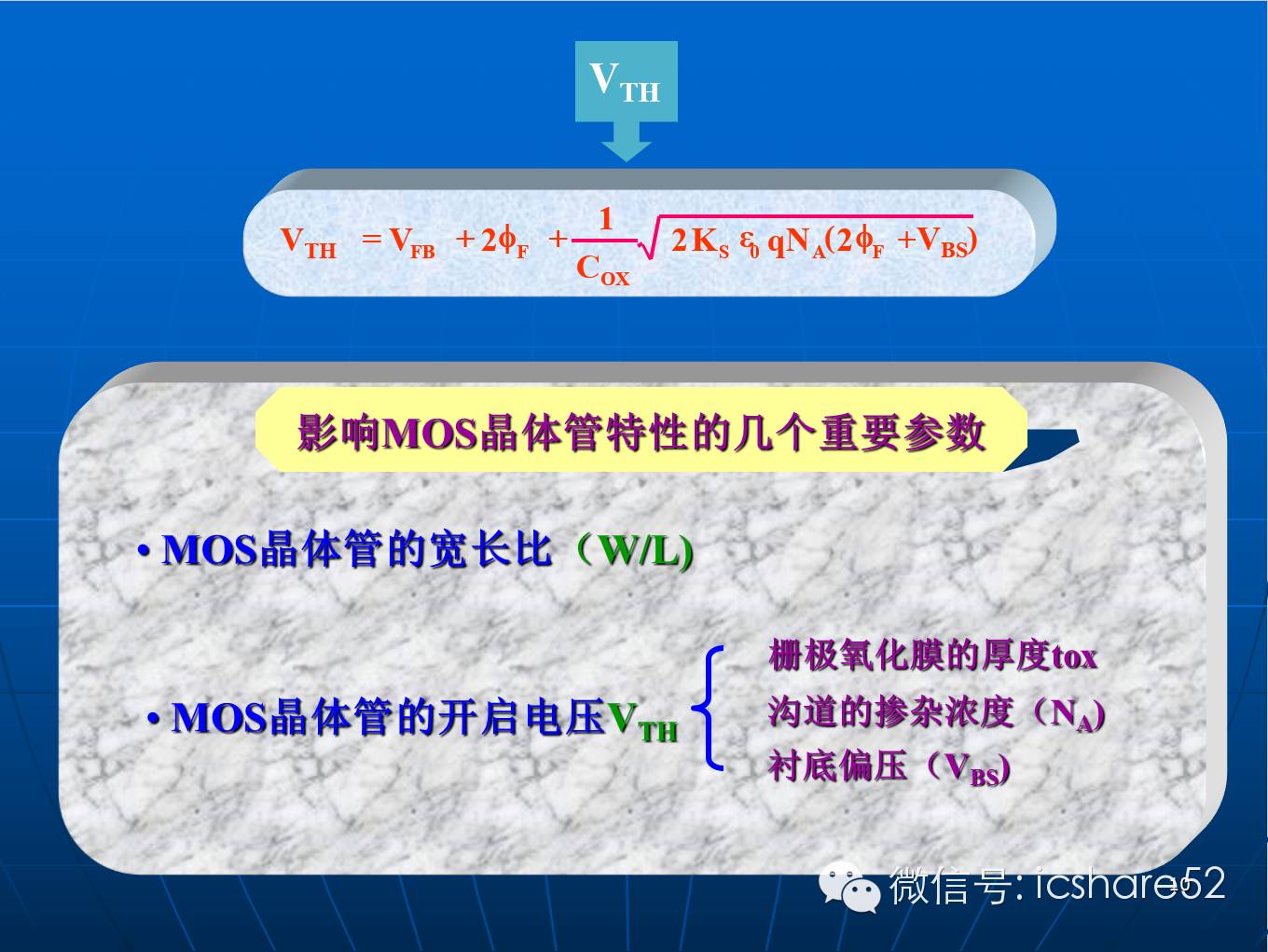

MOS晶体管基础说明
本文地址: http://www.kanwoda.com/blog/archives/08234042261309.html
David Fang | 2015年8月26日 | 半导体百科 | 0 条评论 | 30554
本文地址: http://www.kanwoda.com/blog/archives/08234042261309.html
这家伙很懒,什么都没写!
