测试工具篇-运放测试电路仿真《TINA-TI》

    |     2015年8月16日   |   原创分享   |     0 条评论   |    7637

©版权声明:本文为【看我哒 www.kanwoda.com】原创文章,转载时请注明出处!

出门向左,感谢Jerry Gao的分享《测试基础篇-电容与电感对电流测试的影响》,文中介绍了用LTspice IV来分析电感与电容在电路中的影响。

借助仿真软件,测试工程师工程师可以更好、更容易的了解自己的测试电路。

本文将简单介绍另一款仿真软件《TINA-TI》,并以运算放大电器测试电路为例,进行仿真。

关于软件的操作,网上有很多高阶资料,本文仅以简单的例子,作为抛砖引玉,希望能给新人一点启发。

PS:如果对运放测试不了解,出门向左,请看《测试入门-运放之VOS》

在TINA中画好电路后,点击“分析”->”直流分析”->”直流结果表”,就可以得到电路各个节点的电压与电流分析结果。

此处省略操作步骤n个字……直接上图。

20150816205223446

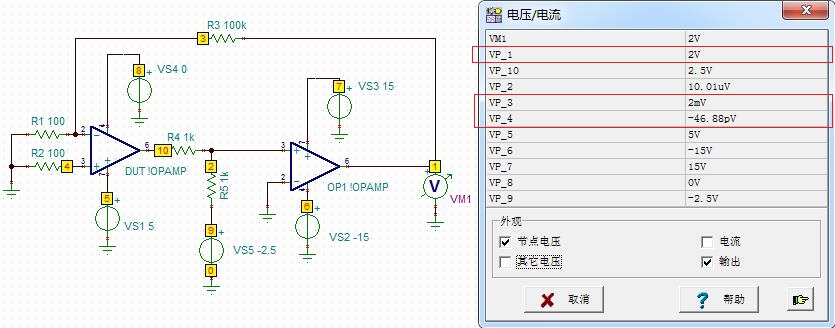

图一

图一所示,是上篇文章里介绍的运放测试电路,右表标示的是电路中各个节点的电压。

可以看出,VOS_计算 = (VP_1/1000),与VOS_实际 = (VP_3-VP_4)之间,是有偏差的。

如果将失调电流也并进来考虑,误差会更大。因为运放的输出电压为: VL=(VOS+IOS*RI)(1+RF/RI)。

20150816204951924

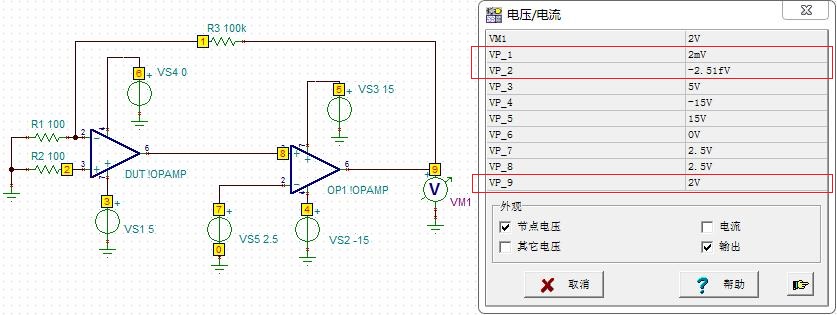

图二

将图一的电路进行调整,如图二所示。由于去掉了R5,待测运放输出负载变化了,因此VOS的测试值也会发生变化。

VOS_计算 = (VP_9/1000),VOS_实际 = (VP_1-VP_2)。

20150816205306845

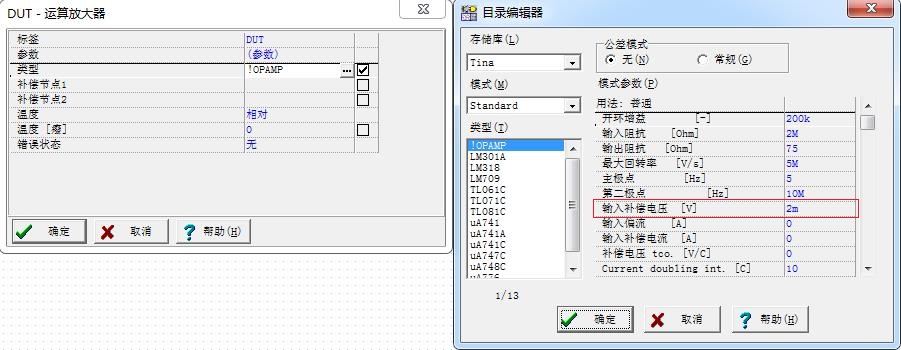

图三

运放的参数都是可以设置的,如图三所示,可以设置vos / Ios / Ib 等等。仿真得到的结果也会不同。

通过这些仿真,我们可以得到一个推论,当Ios 较大时,采用这种辅助运放的测试方法,测试误差比较大。

有兴趣的朋友,可以试试。

然而,在实际测试应用中,如果完全按以上电路图来设计测试电路,你会发现,有时候这个电路是不能正常工作的。这个问题,通过仿真也是可以验证的。

下篇文章再介绍。
