测试基础-簧片继电器使用注意事项

    |     2015年8月14日   |   原创分享   |     0 条评论   |    6021

©版权声明:本文为【看我哒 www.kanwoda.com】原创文章,转载时请注明出处!

继电器是测试中常用的一种元器件,常用的有簧片继电器和固态继电器等。今天介绍一下簧片继电器的使用注意事项。

簧片继电器(Reed Relay)的主要元件就是舌簧触点,而舌簧继电器的性能也主要决定于舌簧触点的性能。

簧片触点结构很简单,其动作原理主要利用线圈或永久磁铁的磁场在簧片上感应出N或S极,靠这种磁吸引力而动作,一但磁场被撤去,靠簧片的弹性而复原,回路断开。

继电器的线包可等效为电阻与电感并联,电阻一般为几百欧姆左右。

我们针对下面的这一种继电器,做一下实验。

RELAY:TPM 20R-1A11N1       +5V 单刀单掷银色继电器

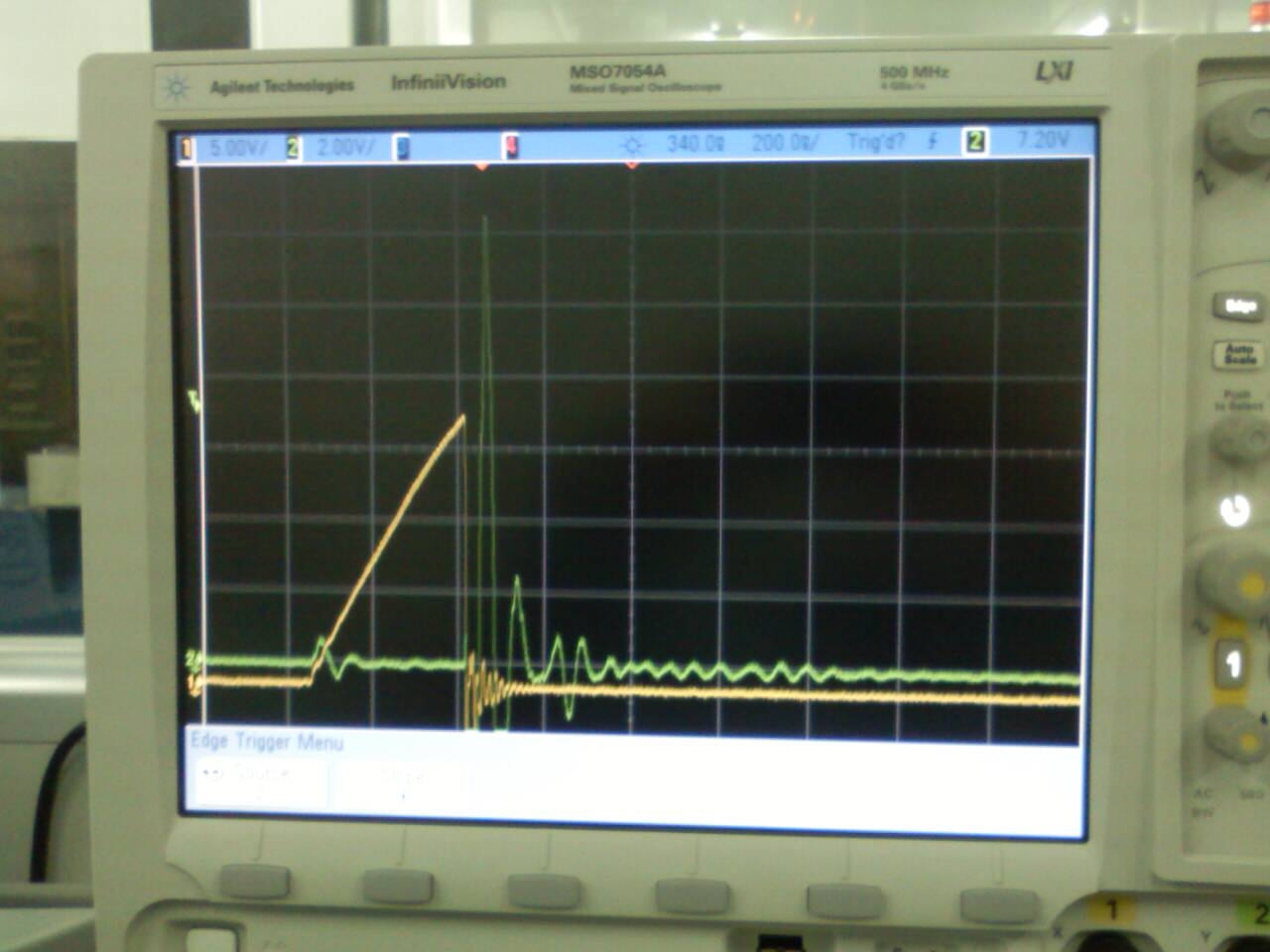

在relay的V+端接5V,控制端接地 -> 断开 -> 再接地,测控制端波形(黄线)。同时在控制端旁边1mm对地接1米长线,测量该线上的感应电压波形(绿线)。测试到的波形如下图:

KN3CGXF)~Q]UNBTSBHG}6_Q测试到的峰值电压如下表格:

RL 控制端反冲电压 1米线感应电压
RELAY 150 ohm 170V 10V

分析:

从以上波形可以看出,当控制端与地断开后,线包会产生反冲电压,控制端的再次与地接触时,相当于反冲电压被强行接地,因此产生瞬间大电流(I=Vctrl/(RL+ZL),Vctrl为反冲电压,150~300V,RL为线包等效电阻,ZL为线包等效电感),并产生抖动,引起感应电压。relay 由于RL、ZL均较小,产生的瞬变电流较大,因此1米线上的感应电压较高。

一旦产生很高的反冲电压,正常的测试线路就可能会受到影响,由于耦合会产生一些感应电压,如果这个电压超出了产品的耐压范围,就有可能把产品打坏。所以,我们在实际的应用中,要尽量降低反冲电压,以降低打坏产品的风险。

解决方法如下:

1. 增加钳位二极管,将反冲电压Vctrl钳位在V+ +0.6V。(推荐)

WT4LLNPO83QMB[49INMNHZE

2. 增加防抖动电路,避免控制端因抖动使反冲电压未泄放时再次接地。 ]VHOU]@P)A{)LT1G7(}M_VU  实际上,有一些继电器,自身已经自带二极管了,这样就可以很好的降低风险。如果没有自带,那就非常有必要加上这个继电器了。

(以上的波形及部分内容,由Vince Wei帮忙提供,非常感谢他的支持)
