应用基础篇-PCB线宽和电流的关系

    |     2015年3月24日   |   原创分享   |     0 条评论   |    9706

©版权声明:本文为【看我哒 www.kanwoda.com】原创文章,转载时请注明出处!



关于PCB线宽和电流的关系,网上有很多资料信息,在这里,我整理归纳一下,以方便大家查阅。

在了解PCB设计铜铂厚度、线宽和电流关系之前,我们先了解一下盎司、英寸和毫米之间的关系如下:

1 盎司 = 0.0014 英寸 = 0.0356 毫米

2 盎司 = 0.0028 英寸 = 0.0712 毫米

盎司是重量单位,之所以转化为毫米是因为PCB得敷铜厚度是盎司/平方英寸。

PCB设计铜铂厚度、线宽和电流关系表如下:

11

以上数据均为温度在25°C下的线路电流承载值。导线阻抗:0.0005XL/W(线长/线宽)。电流承载值与线路上的元器件数量,焊盘以及过孔都有直接关系。

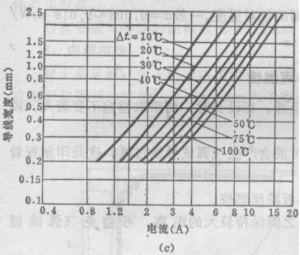

下图是不同的铜铂厚度下导线宽度与电流的关系图。 (b)导线厚度1盎司(35um);(c)导线厚度2盎司(70um);(b)导线厚度3盎司(105um);

bdc
